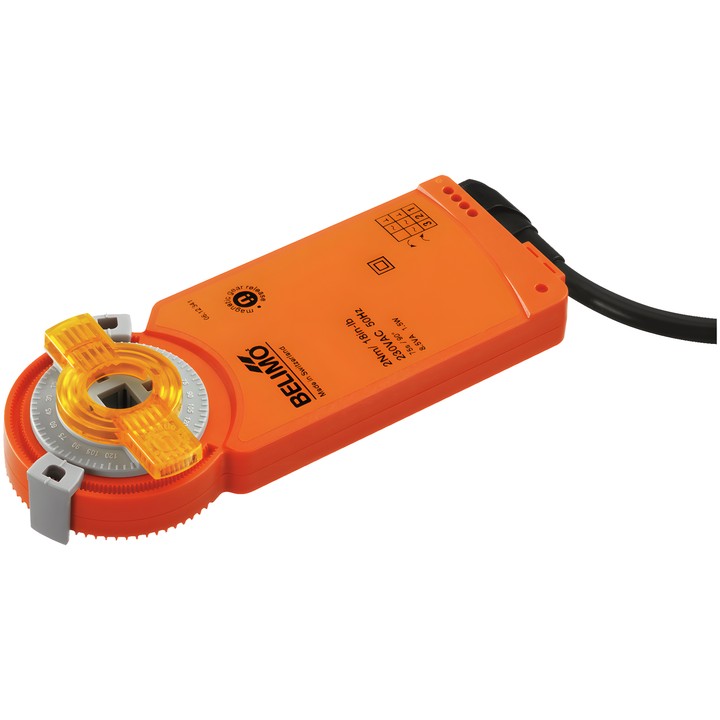

Belimo CM230G-F-L - servomotor pentru clapete

Belimo CM230G-F-L - servomotor pentru clapete

Belimo
840,09 zł
Cu TVA
683,00 zł tax excluded

Servomotor pentru clapete, cu un cuplu de 2 Nm, alimentare AC 100...240 V și comandă Închis/Deschis în 3 puncte. Timpul de funcționare al motorului este de 75 s / 90°, iar conexiunea mecanică este o îmbinare cu formă conjugată de 8x8 mm.

Produs indisponibil
Distribuiti

Anunta-ma cand este disponibil

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo CM230G-F-L – servomotor pentru clapete

Servomotor destinat reglării clapetelor de aer în instalațiile tehnice ale clădirilor. Fișa tehnică indică o dimensiune a clapetei de până la aprox. 0.4 m².

Date tehnice principale

  • Cuplul motorului: 2 Nm.
  • Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
  • Comandă: Închis/Deschis, în 3 puncte.
  • Timpul de funcționare al motorului: 75 s / 90°; sensul de mișcare: rotație spre stânga (ccw).
  • Conexiune mecanică: îmbinare cu formă conjugată, 8x8 mm.
  • Conexiune pentru alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
  • Putere consumată în timpul mișcării: 1.5 W; în poziția de repaus: 1 W; putere pentru dimensionarea cablurilor: 3 VA.
  • Reglare manuală: cu ajutorul unui magnet; indicator mecanic de poziție.
  • Grad de protecție IEC/EN: IP66; clasa de protecție IEC/EN: II, izolație întărită.
  • Temperatura ambiantă: -30...50°C [-22...122°F].

Indicație de montaj

Pentru a menține IP66, servomotorul trebuie montat cu partea din spate lipită de carcasa clapetei. La montarea rotită cu 180°, cu partea frontală spre carcasa clapetei, este garantat doar gradul de protecție IP54.

  • Marca
    Belimo
  • Referinta
    CM230G-F-L

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    1.5 W
  • Putere absorbită (menținere)
    1 W
  • Putere nominală
    3 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 3x 0.75 mm²
  • Tip de control
    Deschis/închis, 3 puncte
  • Grad de protecție
    IP66
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu ajutorul unui magnet
  • Timp de deplasare (motor)
    75 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    2 Nm
  • Direcția de mișcare - motor
    rotire în sens invers acelor de ceasornic (ccw)
  • Unghi de rotație
    0...287.5°
  • Conexiune mecanică
    Conexiune geometrică 8x8 mm
