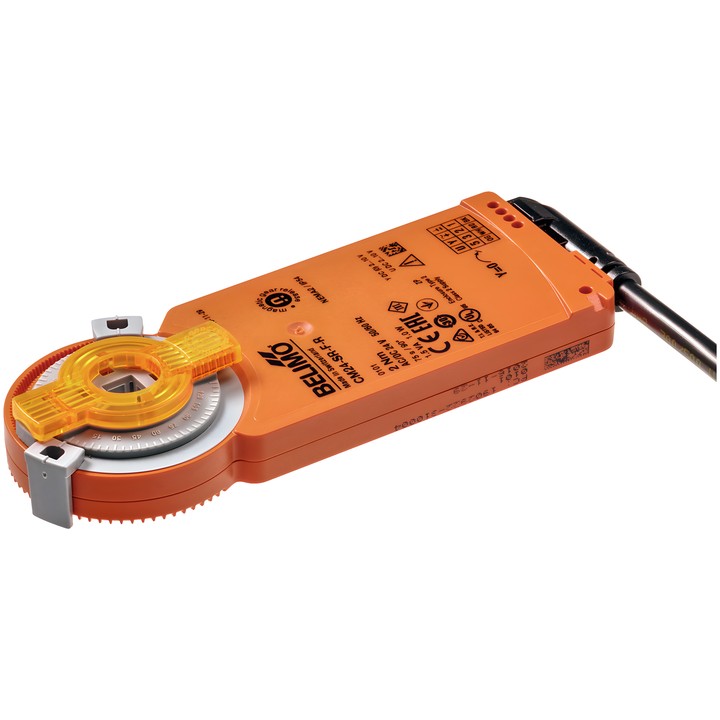

Belimo CM24-SR-F-R - actuator cu reglare continuă pentru clapete

Belimo CM24-SR-F-R - actuator cu reglare continuă pentru clapete

Belimo
541,97 zł
Cu TVA
440,63 zł tax excluded

Actuatorul pentru clapete Belimo CM24-SR-F-R are un cuplu de 2 Nm, alimentare AC/DC 24 V și comandă 2...10 V. Timpul de funcționare este 75 s / 90°, iar conexiunea mecanică este o îmbinare de formă 8x8 mm.

Livrare în aproximativ 14 zile
Distribuiti

Belimo CM24-SR-F-R

Actuator cu reglare continuă pentru poziționarea clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 0.4 m².

Caracteristici principale

  • Cuplu: 2 Nm; alimentare: AC/DC 24 V, 50/60 Hz.
  • Comandă: 2...10 V; semnal de reacție pentru poziție: 2...10 V.
  • Timp de funcționare a motorului: 75 s / 90°; unghi de rotație: 95°, setare fixă, cu limitatoare mecanice ale unghiului de rotație.
  • Sensul de rotație al motorului: spre dreapta (cw); reglare manuală cu ajutorul unui magnet.
  • Conexiune mecanică: îmbinare de formă 8x8 mm; conexiune de alimentare și comandă: cablu 1 m, 4x 0.75 mm².
  • Consum de putere în timpul funcționării: 1 W; în repaus: 0.5 W; putere de dimensionare pentru selectarea cablurilor: 1.5 VA.
  • Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiantă: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    CM24-SR-F-R
  • cod EAN13
    7630498110221

  • Tensiune AC/DC
    AC/DC 24 V
  • Putere consumată (în funcționare)
    1 W
  • Putere absorbită (menținere)
    0.5 W
  • Putere nominală
    1.5 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 4x 0.75 mm²
  • Tip de control
    DC 2...10 V
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu ajutorul unui magnet
  • Timp de deplasare (motor)
    75 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    2 Nm
  • Direcția de mișcare - motor
    rotație în sensul acelor de ceasornic (cw)
  • Unghi de rotație
    95°
  • Conexiune mecanică
    Conexiune geometrică 8x8 mm

Techniczna karta katalogowa

Descarcari (1.04MB)

Instrukcja montażu

Descarcari (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Descarcari (32.76KB)

Environmental Declaration – CM..

Descarcari (72.47KB)
