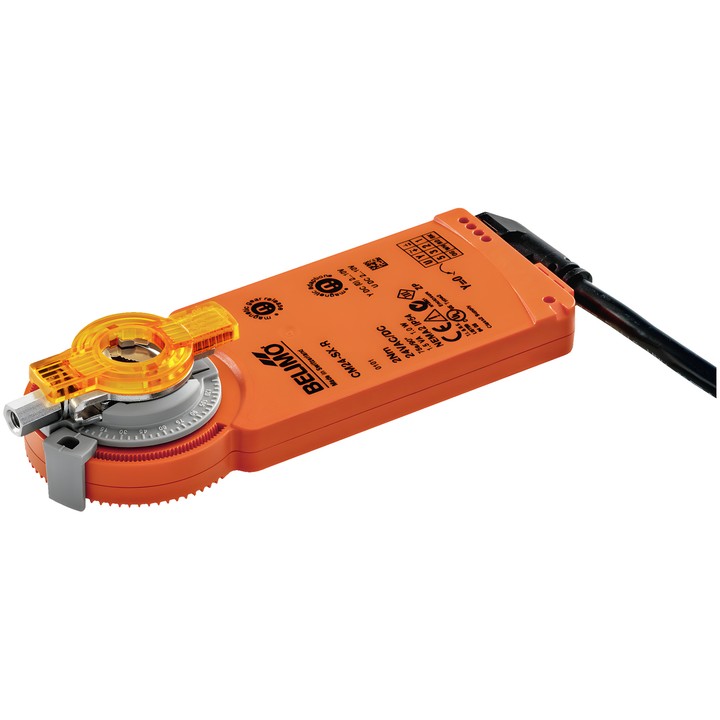

Belimo CM24-SX-R - servomotor cu reglare continuă pentru clapete

Servomotor pentru clapete Belimo CM24-SX-R

Servomotorul cu reglare continuă este destinat poziționării clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, poate acționa clapete de aer cu o suprafață de până la aproximativ 0.4 m². Semnalul de comandă Y determină poziția servomotorului, iar tensiunea de reacție U este utilizată pentru indicarea electrică a poziției clapetei.

Caracteristici și parametri principali

• Cuplul motorului: 2 Nm; tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Domeniu de funcționare Y: 2...10 V; semnal de reacție pentru poziție U: 2...10 V.
• Timpul de funcționare al motorului: 75 s / 90°; sensul de rotație al motorului: spre dreapta (cw).
• Unghi de rotație: 0...287.5°; reglarea unghiului prin opritoare mecanice de capăt.
• Reglare manuală cu ajutorul unui magnet; adaptarea domeniului de setare este declanșată cu un magnet și se realizează automat la prima alimentare.
• Conexiune mecanică: clemă universală pentru arbori de 6...12.7 mm; conexiune de alimentare și comandă: cablu de 1 m, 4x 0.75 mm².
• Consum de putere în timpul mișcării: 1 W; în poziția de repaus: 0.5 W; putere pentru dimensionarea cablurilor: 1.5 VA.
• Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Servomotorul se montează direct pe arborele clapetei și se fixează împotriva rotirii cu clema Z-ARCM inclusă în produs. După reglarea manuală este necesară o adaptare declanșată cu un magnet.
