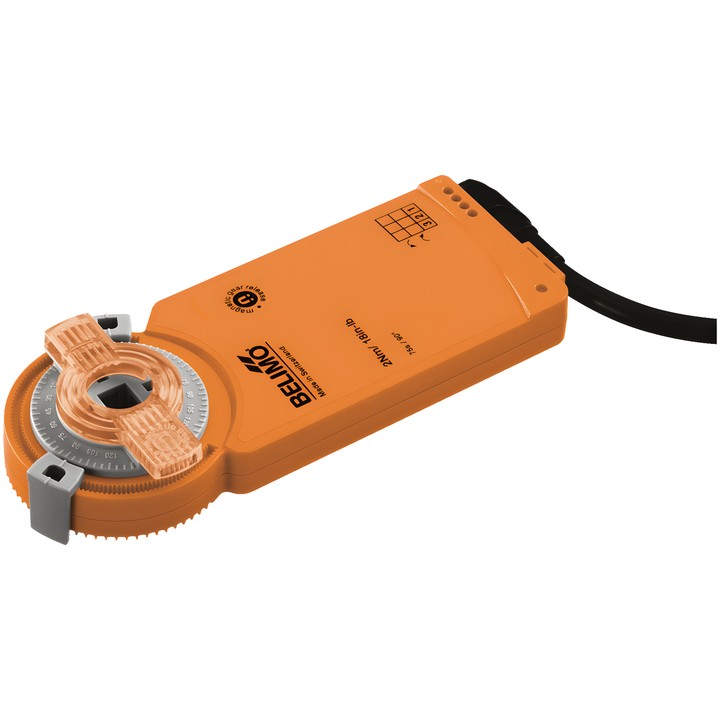

Belimo CM24G-SR-F-R - servomotor pentru clapetă

Belimo CM24G-SR-F-R – servomotor pentru clapetă

Servomotor modulant destinat poziționării clapetelor în instalațiile tehnice ale clădirilor. Conform documentației, este potrivit pentru clapete de aer cu o suprafață de până la aprox. 0.4 m².

Caracteristici principale

• Cuplul motorului: 2 Nm; tensiune nominală: AC/DC 24 V, 50/60 Hz.
• Interval de comandă Y: 2...10 V; semnal de reacție U: 2...10 V.
• Timpul de deplasare al motorului: 75 s / 90°; unghi de rotație: max. 95°, reglabil cu opritoare mecanice.
• Sensul de mișcare al motorului: rotație spre dreapta (cw); reglare manuală cu ajutorul unui magnet.
• Conexiune mecanică: îmbinare prin formă de 8x8 mm; indicator mecanic de poziție.
• Conexiune de alimentare și comandă: cablu 1 m, 4x 0.75 mm².
• Consum de putere în timpul funcționării: 1 W; în repaus: 0.5 W; putere pentru dimensionarea cablurilor: 1.5 VA.
• Grad de protecție IEC/EN: IP66; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Condiție de montare: pentru a asigura IP66, partea din spate a servomotorului trebuie să se potrivească strâns pe carcasa clapetei. La montarea rotită cu 180°, documentația garantează doar IP54.
