Belimo CM24K-T-L.2 - actuator rotativ pentru clapete

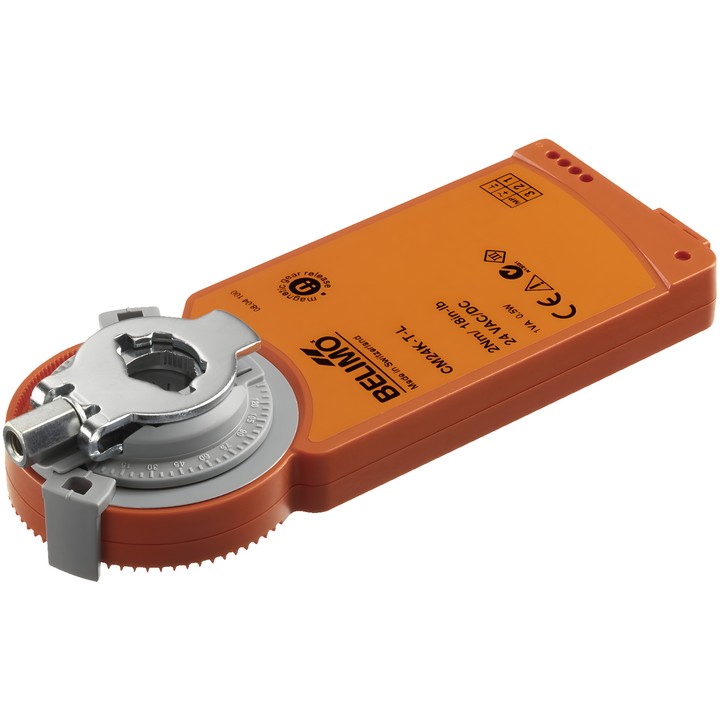

Actuator rotativ Belimo CM24K-T-L.2

Actuator pentru poziționarea clapetelor în instalațiile tehnice ale clădirilor, proiectat pentru utilizarea împreună cu modulul SKM230-T-B12. Comanda Close/Open se realizează prin modul; documentația descrie sistemul ca fiind echipat cu o funcție de siguranță.

Caracteristici și parametri principali

• Cuplul motorului: 2 Nm; tensiune nominală: DC 24 V.
• Timpul de funcționare al motorului: 75 s / 90°; unghi de rotație: 95° cu limitatoare mecanice reglabile pe ambele părți.
• Direcția de mișcare a motorului: rotație spre stânga (ccw).
• Clemă universală pentru arbore de 6...12.7 mm; reglare manuală cu ajutorul unui magnet.
• Putere absorbită în timpul mișcării: 0.5 W; în repaus: 0.2 W; putere pentru dimensionarea cablurilor: 1 VA.
• Conexiune pentru alimentare și comandă: borne, conductor de cupru rigid de 1,5 mm² sau conductor multifilar de 1,0 mm² (3 fire).
• Grad de protecție IEC/EN IP20; clasă de protecție IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
• Ambalaj multiplu: 20 buc.

Actuatorul este protejat împotriva suprasarcinii și se oprește automat când ajunge la limitator. Utilizarea funcției de siguranță este descrisă în legătură cu modulul.
