Belimo CQ24A-BAC - servomotor rotativ pentru vane de zonă

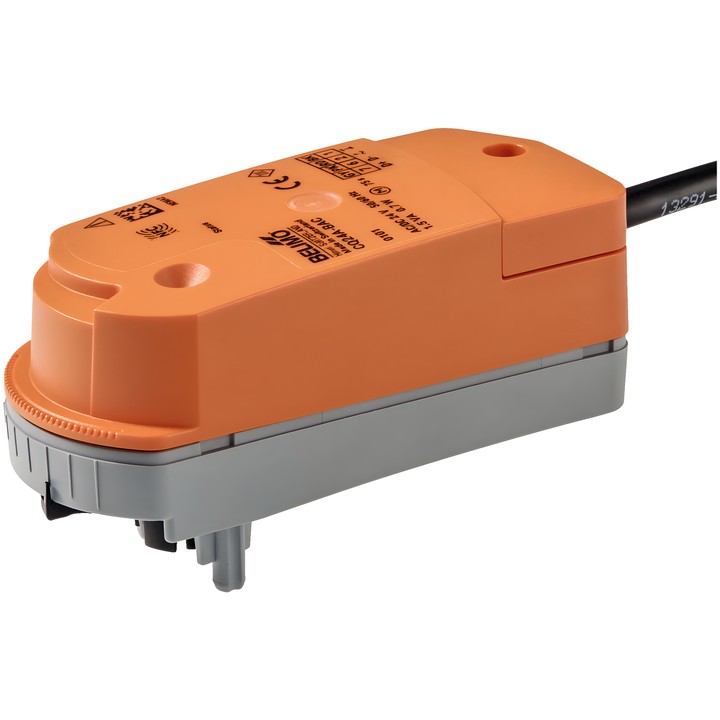

Servomotor rotativ Belimo CQ24A-BAC

CQ24A-BAC este un servomotor rotativ cu comunicație pentru vane de zonă. Primește un semnal digital de comandă și transmite starea actuală prin BACnet MS/TP sau Modbus RTU.

Caracteristici și parametri principali

• Cuplu: 1 Nm; timp de deplasare: 75 s / 90°.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Consum de putere: 0.7 W în timpul funcționării și 0.6 W în repaus; putere pentru dimensionarea cablurilor: 1.5 VA.
• Comunicație: BACnet MS/TP (setare din fabrică) sau Modbus RTU.
• Conexiune de alimentare și comandă: cablu de 1 m, 4x 0.34 mm².
• Grad de protecție IEC/EN: IP40; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaj cu clipsare fără unelte; reglare manuală după decuplarea servomotorului.
• Limitarea unghiului de rotație se setează cu Belimo Assistant App sau prin comunicație pe magistrală pentru reglarea Kv (QCV) sau V'max (PIQCV). Servomotorul este livrat fără clemă de limitare.
• Indicator de poziție și protecție la suprasarcină; servomotorul se oprește automat la atingerea opritorului.
