Belimo CQK24A-SR-T - actuator rotativ pentru vane de zonă

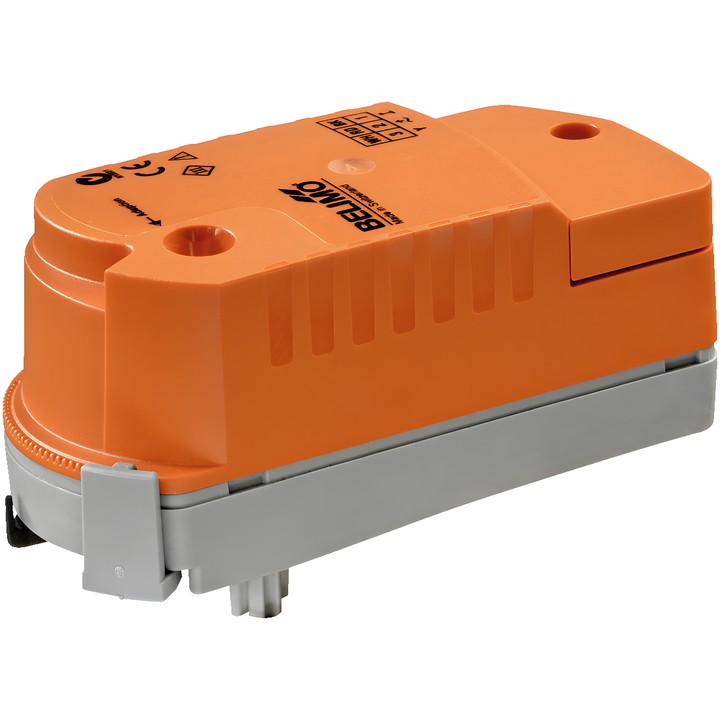

Actuator Belimo CQK24A-SR-T

Actuator rotativ cu funcție de siguranță, destinat vanelor de zonă. În cazul întreruperii alimentării, energia stocată în condensatoarele integrate deplasează vana în poziția închisă (NC). Timpul de menținere (PF) setat din fabrică este 1 s.

Caracteristici principale și date tehnice

• Cuplu: 1 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Comandă modulantă: 2...10 V; semnal de feedback al poziției: 2...10 V.
• Timpul de funcționare al motorului: 75 s / 90°; timpul de deplasare în poziția de siguranță: 60 s / 90°.
• Consum de energie în timpul funcționării: 2.5 W; în repaus: 0.5 W; putere pentru dimensionarea cablurilor: 5 VA.
• Conexiune pentru alimentare și comandă: borne 1.5 mm² (cablu ø6...8 mm, 4 conductoare).
• Grad de protecție IEC/EN: IP40; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaj cu fixare prin clipsare, fără unelte; indicator mecanic de poziție.
• Reglarea unghiului de rotație cu o clemă, în pași de 2.5°, permite setarea debitului maxim al vanei.
• Vana poate fi deplasată manual după decuplarea actuatorului.

După modificarea setării debitului cu clema opritorului, trebuie efectuată adaptarea actuatorului modulant. Alimentarea trebuie furnizată de la un transformator de separare.
