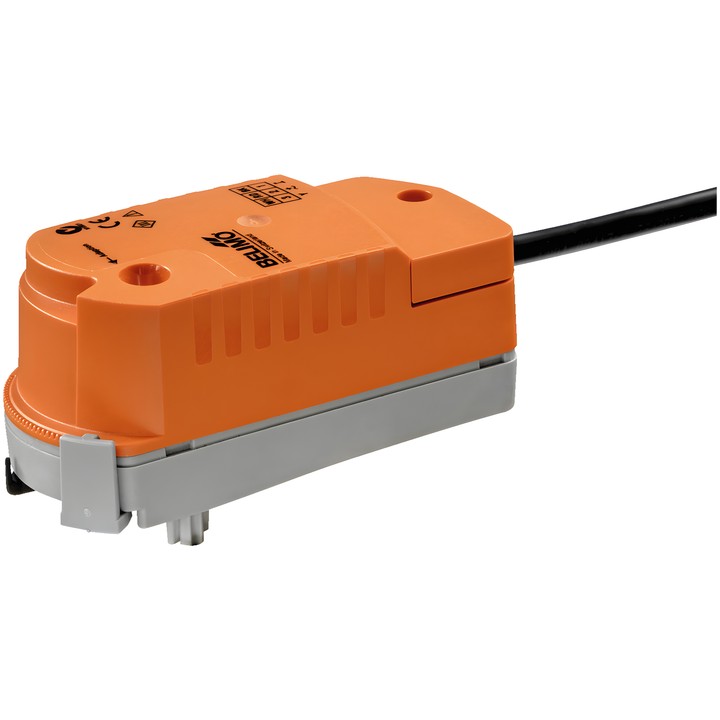

Belimo CQKD24A-SR – servomotor pentru vane de zonă
Servomotor rotativ cu funcție de siguranță, destinat vanelor de zonă. În timpul funcționării, poziționează vana la valoarea setată și încarcă condensatoarele integrate. La întreruperea alimentării, energia stocată în condensatoare deplasează vana în poziția închisă (NC); timpul de menținere (PF) setat din fabrică este 1 s.
Caracteristici și specificații principale
- Cuplul motorului: 1 Nm.
- Alimentare: AC/DC 24 V, 50/60 Hz.
- Comandă modulantă: 2...10 V; semnal de reacție pentru poziție: 2...10 V.
- Timp de cursă al motorului: 15 s / 90°; timp de cursă al funcției de siguranță: 15 s / 90°.
- Consum de energie în timpul funcționării: 2.5 W; în repaus: 0.5 W; putere de dimensionare pentru cabluri: 5 VA.
- Conexiune pentru alimentare și comandă: cablu 1 m, 4x 0.34 mm².
- Grad de protecție IEC/EN: IP40; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
- Montaj cu clipsare fără unelte, indicator mecanic de poziție și limitator mecanic al unghiului de rotație.
- Reglarea unghiului de rotație cu o clemă în pași de 2.5° pentru setarea debitului maxim al vanei. După fiecare modificare a reglajului debitului cu clema, trebuie efectuată adaptarea servomotorului.
- Acționarea manuală a vanei după detașarea servomotorului.
Înainte de prima punere în funcțiune, condensatoarele necesită aproximativ 25 s pentru preîncărcare. Dispozitivul este destinat instalațiilor fixe de încălzire, ventilație și climatizare.
