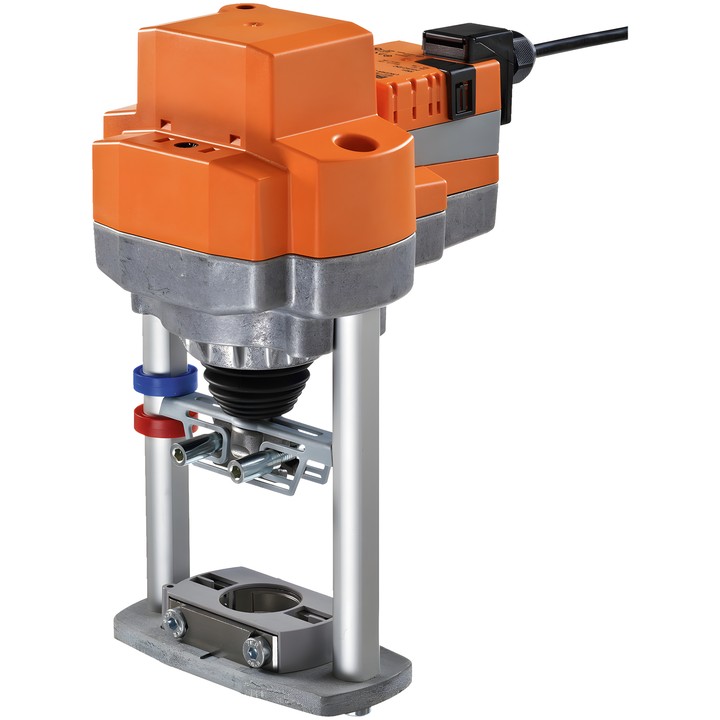

Belimo EV24A-TPC - actuator liniar pentru robinete cu ventil

Belimo EV24A-TPC – actuator pentru robinete cu ventil

Actuator destinat robinetelor cu ventil cu 2 și 3 căi. Permite comanda Închidere/Deschidere sau în 3 puncte.

Caracteristici și parametri principali

• Forța actuatorului: 2500 N; cursă: 40 mm; timp de deplasare: 150 s / 40 mm.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Domeniu de tensiune nominală: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Consum de energie în timpul funcționării: 2.5 W; în poziția de repaus: 0.5 W; pentru dimensionarea cablurilor: 4.5 VA.
• Conexiune pentru alimentare și comandă: borne cu cablu de 1 m, 3x 0.75 mm², bornă de 4 mm².
• Reglare manuală cu buton, cu posibilitate de blocare.
• Indicator mecanic de poziție pentru o cursă de 5...40 mm.
• Grad de protecție IEC/EN IP54; clasa de protecție IEC/EN III, Safety Extra-Low Voltage (SELV).

Actuatorul este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului de capăt. La utilizarea unui regulator în 3 puncte cu impulsuri, trebuie asigurată oprirea impulsurilor după atingerea poziției de capăt.
