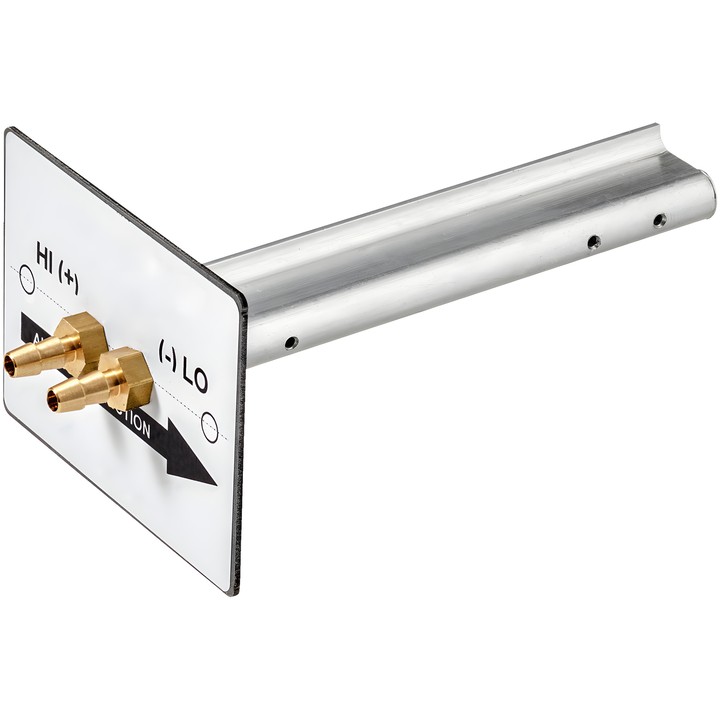

Belimo EXT-AC-L500 - sondă pentru măsurarea debitului volumic de aer

Belimo EXT-AC-L500

Sondă pentru măsurarea debitului volumic de aer, destinată canalelor cu secțiune dreptunghiulară. Pentru măsurare, se utilizează împreună cu un senzor de presiune diferențială 22ADP-..

Caracteristici principale

• Lungimea sondei: 500 mm.
• Viteza aerului la care sunt posibile măsurătorile: de la 2 la 25 m/s.
• Fluid: aer.
• Temperatura fluidului: 5...95°C [41...203°F].
• Materialul sondei: aluminiu.
• Dimensiunea B: 25 mm.
• Masa: 0.25 kg.

Note privind instalarea și punerea în funcțiune

În canalele dreptunghiulare cu o înălțime mai mare de 300 mm trebuie utilizate mai multe sonde. La punerea în funcțiune sunt necesare următoarele setări ale senzorului de presiune diferențială 22ADP-..: schimbarea producătorului ventilatorului la AirConcepts, modificarea coeficientului k conform instrucțiunilor de instalare a sondei și setarea valorilor minimă și maximă ale debitului volumic de aer. Punerea în funcțiune se realizează cu aplicația Belimo Duct Sensor Assistant App sau prin comunicare pe magistrală.
