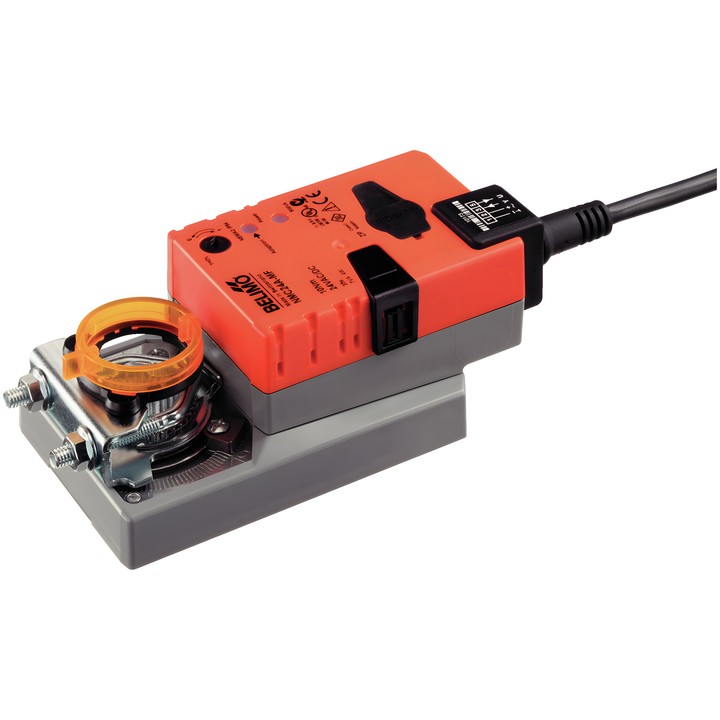

Belimo NMC24A-MP - привод воздушной заслонки

Belimo NMC24A-MP – привод воздушной заслонки

Коммуникационный привод, предназначенный для позиционирования воздушных заслонок в инженерных системах зданий. Может работать с аналоговым управляющим сигналом Y или получать цифровой управляющий сигнал через MP-Bus. Позволяет подключить пассивный или активный датчик либо переключающий контакт и передавать его сигнал в систему верхнего уровня через MP-Bus.

Основные характеристики и параметры

• Крутящий момент: 10 Nm; размер заслонки: до прибл. 2 m².
• Питание: AC/DC 24 V, 50/60 Hz; потребляемая мощность: 4 W во время работы и 1.5 W в состоянии покоя.
• Модулирующее управление и связь MP-Bus; рабочий диапазон Y: 2...10 V, сигнал обратной связи по положению U: 2...10 V.
• Время хода двигателя: 35 s / 90°; регулируемое время хода: 20...75 s.
• Угол поворота: макс. 95°, с возможностью ограничения с обеих сторон механическими упорами.
• Направление движения выбирается переключателем 0/1; ручная регулировка кнопкой с возможностью блокировки.
• Монтаж на валу: универсальный зажим 8...26.7 mm; подключение питания и управления: кабель 1 m, 4x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
