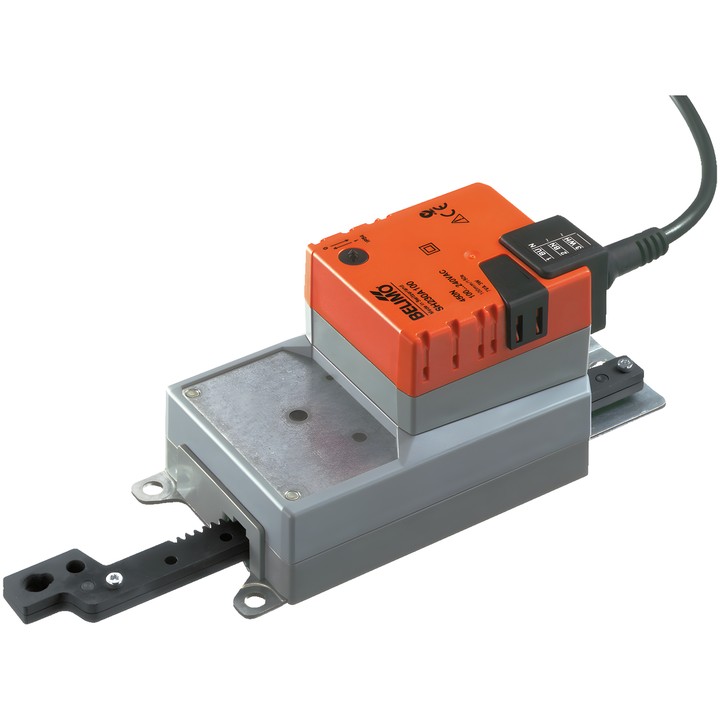

Belimo SH230A100 - линейный привод для заслонок

Линейный привод Belimo SH230A100

Модель SH230A100 предназначена для регулирования воздушных заслонок и шиберов в инженерных системах зданий. Согласно техническому паспорту, привод предназначен для воздушных заслонок площадью до прибл. 3 m².

Основные характеристики и параметры

• Усилие привода: 450 N.
• Номинальное напряжение: AC 100...240 V; частота: 50/60 Hz.
• Управление: Закрыть/Открыть, 3-позиционное.
• Ход: 100 mm; макс. 100 mm, регулируемый с шагом 20 mm. Ход можно ограничить с обеих сторон механическими упорами.
• Время перемещения двигателя: 150 s / 100 mm.
• Потребляемая мощность во время работы: 3 W; в состоянии покоя: 0.6 W; мощность для подбора кабелей: 7 VA.
• Направление движения выбирается переключателем 0 (выдвинут) / 1 (втянут).
• Ручное перемещение кнопкой с возможностью блокировки.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: II, усиленная изоляция.
• Температура окружающей среды: -30...50°C [-22...122°F].

Привод защищён от перегрузки и автоматически останавливается при достижении конечного упора. При монтаже необходимо учитывать рекомендации производителя относительно поперечных усилий.
