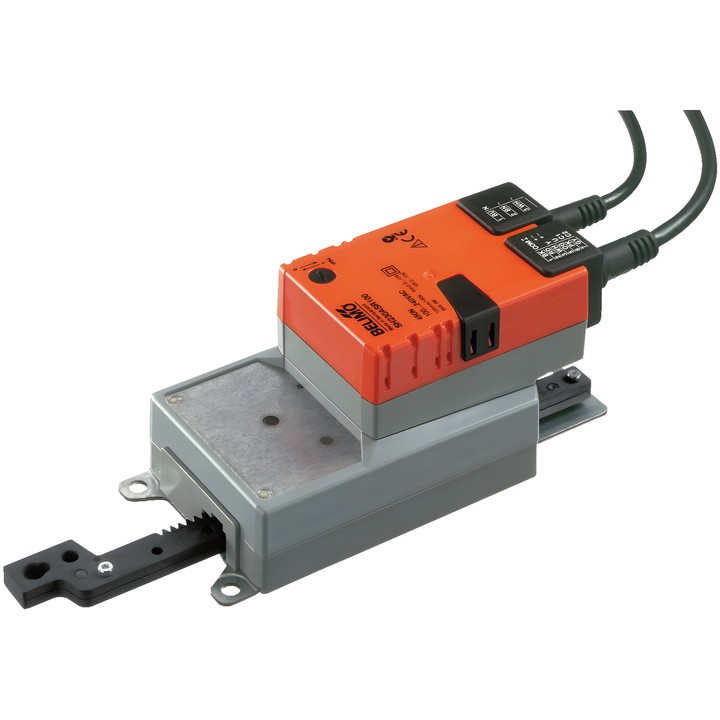

Belimo SH230ASR100 – линейный модулирующий привод

Привод предназначен для регулирования заслонок и шиберных задвижек в инженерных системах зданий. Управляющий сигнал Y задаёт положение привода, а напряжение U используется для электрической индикации положения.

Основные характеристики

• Усилие привода: 450 N.
• Номинальное напряжение: AC 100...240 V; частота: 50/60 Hz.
• Модулирующее управление: 2...10 V; сигнал обратной связи по положению: 2...10 V.
• Ход: 100 mm; максимальная длина хода: 100 mm, фиксированная настройка.
• Время перемещения двигателя: 150 s / 100 mm.
• Потребляемая мощность во время работы: 3 W; в состоянии покоя: 1 W; для расчёта сечения кабелей: 6 VA.
• Направление движения выбирается переключателем; ручное перемещение кнопкой с возможностью блокировки.
• Подключение питания: кабель 1 m, 2x 0.75 mm²; подключение управления: кабель 1 m, 4x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: II, усиленная изоляция.
• Температура окружающей среды: -30...50°C [-22...122°F].
