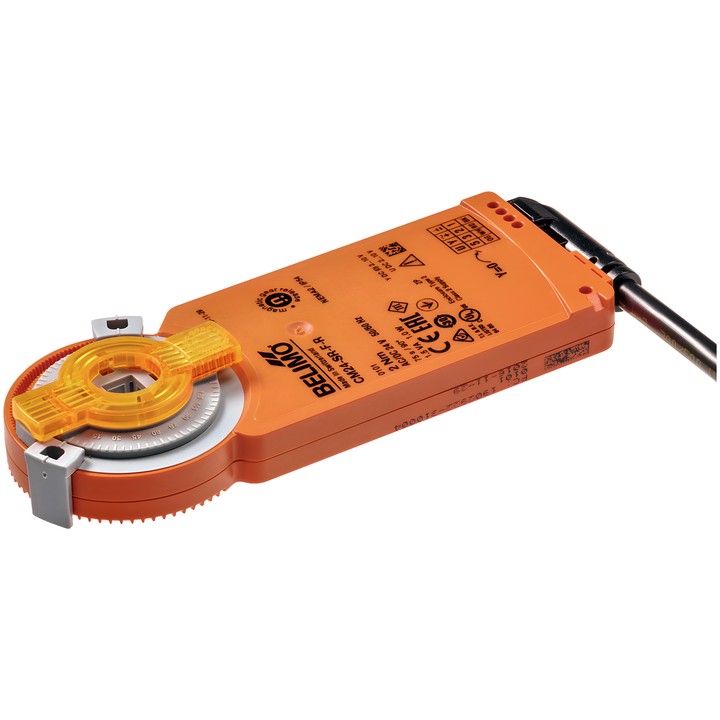

Belimo CM24-SR-F-R - регулируемый привод воздушной заслонки

Belimo CM24-SR-F-R - регулируемый привод воздушной заслонки

Belimo
541,97 zł
С НДС
440,63 zł tax excluded

Привод воздушной заслонки Belimo CM24-SR-F-R с крутящим моментом 2 Nm, питанием AC/DC 24 V и управлением 2...10 V. Время перемещения составляет 75 s / 90°, механическое соединение — соединение по форме 8x8 mm.

Доставка примерно через 14 дней
Поделиться

Belimo CM24-SR-F-R

Регулируемый привод для позиционирования заслонок в технических системах зданий. Согласно техническому паспорту, он предназначен для воздушных заслонок площадью до прибл. 0.4 m².

Основные характеристики

  • Крутящий момент: 2 Nm; питание: AC/DC 24 V, 50/60 Hz.
  • Управление: 2...10 V; сигнал обратной связи по положению: 2...10 V.
  • Время перемещения двигателя: 75 s / 90°; угол поворота: 95°, фиксированная настройка, с механическими ограничителями угла поворота.
  • Направление вращения двигателя: вправо (cw); ручная регулировка с помощью магнита.
  • Механическое соединение: соединение по форме 8x8 mm; подключение питания и управления: кабель 1 m, 4x 0.75 mm².
  • Потребляемая мощность во время работы: 1 W; в состоянии покоя: 0.5 W; расчётная мощность для выбора проводов: 1.5 VA.
  • Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Температура окружающей среды: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Код
    CM24-SR-F-R
  • ean13
    7630498110221

  • Напряжение AC/DC
    AC/DC 24 V
  • Потребляемая мощность (в движении)
    1 W
  • Потребляемая мощность (удержание)
    0.5 W
  • Номинальная мощность
    1.5 VA
  • Подключение управления питанием
    Кабель 1 m, 4x 0.75 mm²
  • Тип управления
    DC 2...10 V
  • Степень защиты
    IP54
  • Степень защиты NEMA
    NEMA 2
  • Тип корпуса
    UL Enclosure Type 2
  • Ручное управление
    С помощью магнита
  • Время перемещения (двигатель)
    75 s / 90°
  • Температура окружающей среды
    -30...50°C [-22...122°F]
  • Крутящий момент
    2 Nm
  • Направление движения — двигатель
    вращение по часовой стрелке (cw)
  • Угол поворота
    95°
  • Механическое соединение
    Формовое соединение 8x8 mm
