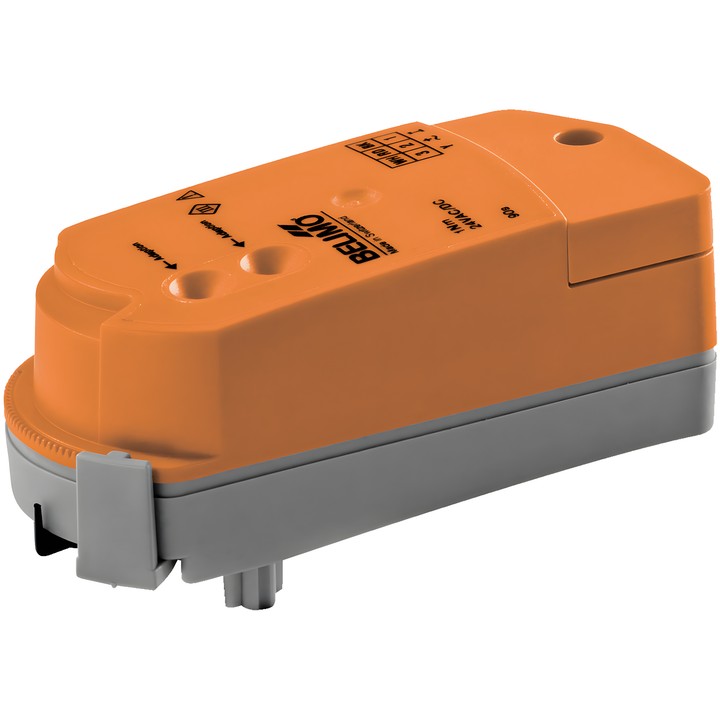

Belimo CQ24A-MPL-T - поворотный привод для зональных клапанов

Belimo CQ24A-MPL-T – привод для зональных клапанов

Коммуникационный поворотный привод получает цифровой управляющий сигнал по MP-Bus и устанавливает клапан в заданное положение. Предназначен для зональных клапанов; крепится к клапану защёлкиванием, без использования инструментов.

Основные характеристики и параметры

• Крутящий момент двигателя: 1 Nm; время перемещения: 75 s / 90°.
• Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
• Коммуникационное управление: MP-Bus.
• Потребляемая мощность при работе: 0.6 W; в положении покоя: 0.4 W; мощность для выбора кабелей: 1.1 VA.
• Подключение питания и управления: клеммы 2.5 mm² (кабель ø6.3...6.8 mm, 3-жильный).
• Механический указатель положения и ограничитель угла поворота; угол можно изменять с помощью клипсы с шагом 2.5°, чтобы установить максимальный расход клапана.
• Ручная регулировка после отсоединения привода от клапана.
• Степень защиты IEC/EN IP40; класс защиты IEC/EN III, Safety Extra-Low Voltage (SELV).

Устройство не поддерживает обычное управление стандартным сигналом или настройку сигналов, например времени перемещения.
