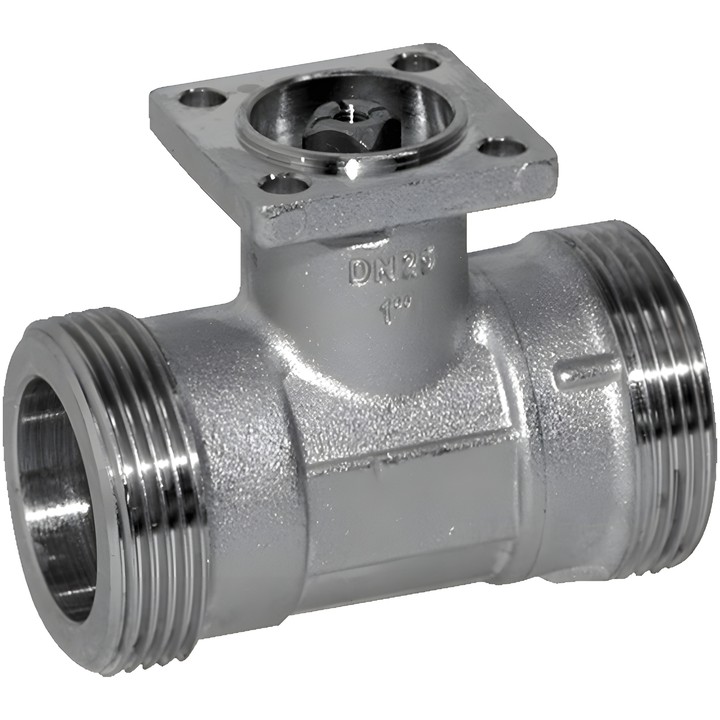

Belimo R417 - 2-kraki karakteristični regulacioni kuglasti ventil

Belimo R417 – 2-kraki regulacioni ventil

Regulacioni ventil sa karakterističnim zatvaračem za otvorene i zatvorene vodene sisteme. Karakteristični zatvarač obezbeđuje jednakoprocentnu karakteristiku protoka. Ventil pokreće rotacioni aktuator.

Glavni tehnički podaci

• Izvedba: 2-kraka; DN 20; PN 40.
• Priključak za cev: spoljašnji navoj G 1 1/4", u skladu sa ISO 228-1.
• Kvs: 4 m³/h; ∆pmax 200 kPa; pritisak zatvaranja: 1400 kPa.
• Fluid: voda, voda sa najviše 50% zapreminskog udela glikola.
• Temperatura fluida: -10...100°C [14...212°F].
• Karakteristika protoka: jednakoprocentna; dozvoljeno propuštanje: mehurićno zaptivanje, klasa zaptivenosti A.
• Telo: niklovani mesing; zatvarač i vreteno: nerđajući čelik.
• Ugao rotacije: 90°; radni opseg: 15...90°.

Uputstva za montažu

Dozvoljeni položaj montaže: od vertikalnog do horizontalnog u odnosu na vreteno. Montaža sa vretenom usmerenim nadole nije dozvoljena. Poštujte smer protoka označen strelicom na telu.

Pri temperaturi fluida od -10...2°C preporučuje se produženje vrata ventila. Dozvoljena temperatura fluida može zavisiti od tipa aktuatora; ograničenja su navedena u tehničkim listovima aktuatora.
