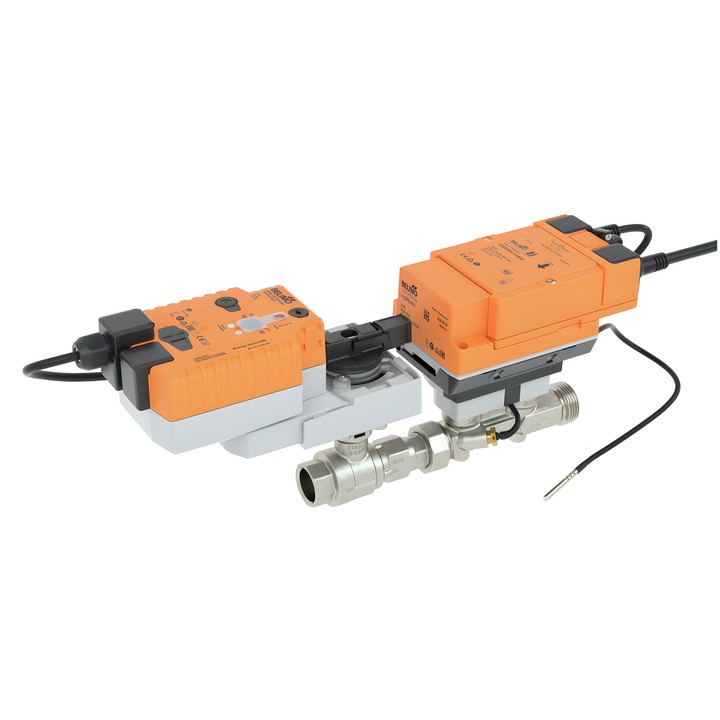

Belimo EV025R2+KBAC - 2-kraki regulacioni ventil Energy Valve

Belimo Energy Valve EV025R2+KBAC

2-kraki regulacioni ventil nezavisan od pritiska, opremljen pogonom sa sigurnosnom funkcijom i meračem toplotne energije. Namenjen je zatvorenim vodenim sistemima i regulaciji na vodenoj strani ventilacionih i grejnih sistema.

Glavne karakteristike i parametri

• DN 25, PN 25; unutrašnji navoj Rp 1" i spoljašnji navoj G 1 1/4".
• V'nom 0.97 l/s (3.5 m³/h); podešavanje V'max 25...100% V'nom.
• Regulacija protoka, snage, položaja ili diferencijalnog pritiska; režim regulacije diferencijalnog pritiska zahteva odgovarajući senzor, koji nije uključen.
• Ultrazvučno merenje protoka, nadzor snage i energije, kao i koncentracije glikola; integrisana funkcija delta T manager i beleženje podataka tokom 13 meseci.
• Fluid: voda ili voda sa najviše 60% zap. glikola; temperatura fluida -10...120°C [14...248°F].
• ∆pmax 350 kPa; pritisak zatvaranja ∆ps 1400 kPa.
• Napajanje AC/DC 24 V; potrošnja 15 W tokom rada i 6.5 W u položaju mirovanja; 26 VA za dimenzionisanje kablova.
• Modulaciono, komunikaciono ili hibridno upravljanje; radni opseg Y 2...10 V.
• Komunikacija: BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud. Dostupni su i NFC interfejs i integrisani veb-server.
• Sigurnosna funkcija sa podešavanjem položaja NC/NO ili 0...100%; vreme prebacivanja u sigurnosnom režimu 35 s / 90°. Ručno upravljanje tasterom.
• Stepen zaštite IEC/EN IP54; klasa zaštite IEC/EN III, Protective Extra-Low Voltage (PELV).
• Priključni kabl 1 m; izolaciona obloga za DN 15...25 je uključena, osim u regionu Asia Pacific, gde se ne isporučuje.

Pri temperaturi fluida -10...2°C preporučuje se grejanje vretena ili produžetak vrata ventila.
