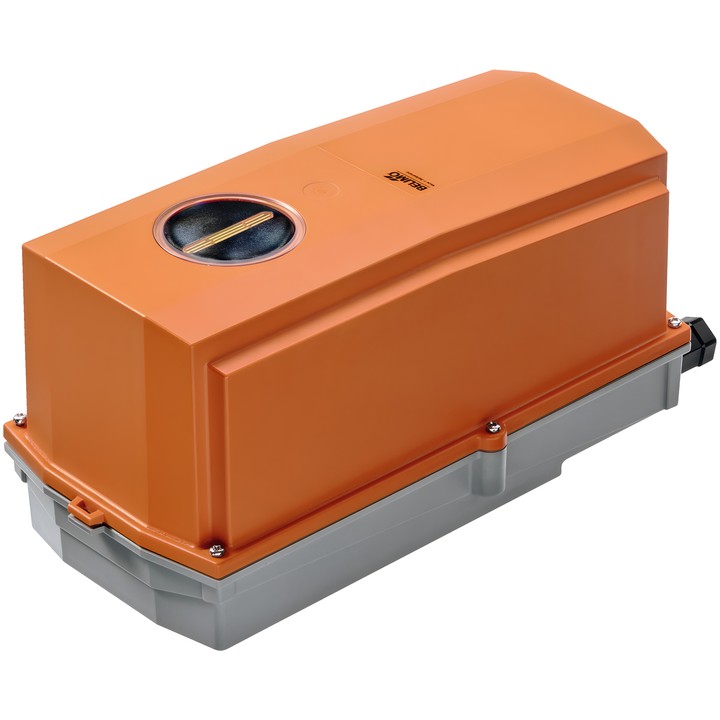

Belimo GRC24G-MF-T-5 - rotacioni aktuator za ventile

Belimo GRC24G-MF-T-5

Konfigurisivi rotacioni aktuator namenjen rotacionim ventilima i zaklopkama. Položaj se zadaje analognim upravljačkim signalom Y, dok se napon U koristi za signalizaciju položaja ventila.

Glavne karakteristike i parametri

• Obrtni moment: 40 Nm; nazivni napon: AC/DC 24 V, 50/60 Hz.
• Modulaciono upravljanje: 2...10 V; povratni signal položaja: 2...10 V.
• Vreme rotacije: 35 s / 90°; podesivo vreme rada: 35...150 s.
• Potrošnja tokom rada: 8 W; u mirovanju: 2.5 W; za dimenzionisanje kablova: 11 VA.
• Priključak napajanja i upravljanja: priključci 4 mm² (kabl ø4...10 mm, 4-žilni).
• Prirubnički priključak: F05; stepen zaštite IEC/EN: IP66/67; NEMA 4X.
• Klasa zaštite IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Ručno pomeranje pomoću tastera uz mogućnost blokiranja; indikator položaja.
• Podesiv ugao rotacije sa mehaničkim graničnicima; standardno podešavanje: 0...90°.
• Konfiguracija parametara pomoću Belimo Assistant 2 ili ZTH EU.

Aktuator je namenjen stacionarnim instalacijama grejanja, ventilacije i klimatizacije. Prema tehničkom listu, posebno je pogodan za primenu na otvorenom.
