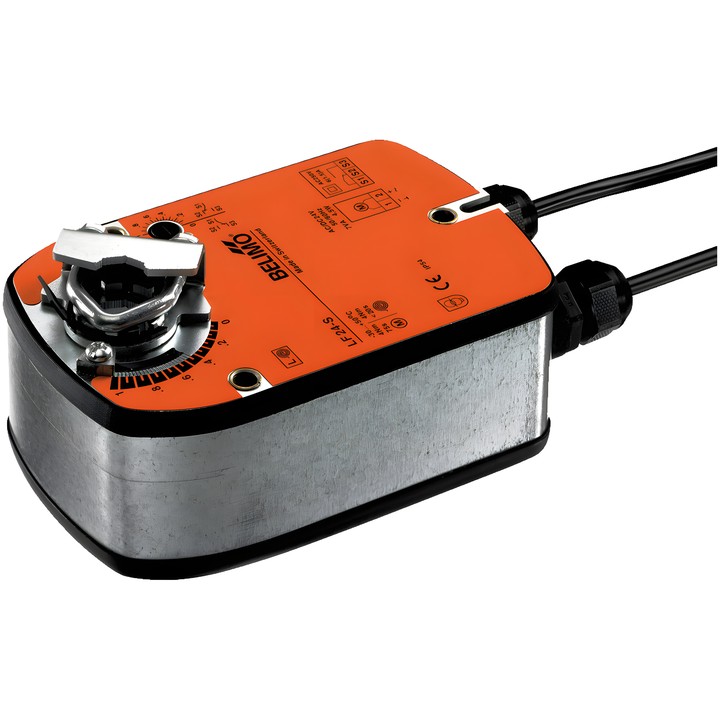

Belimo LF24-S - поворотний привод повітряних заслінок із функцією безпеки

Belimo LF24-S - поворотний привод повітряних заслінок із функцією безпеки

Belimo
843,99 zł
з податком
686,17 zł tax excluded

Поворотний привод повітряних заслінок Belimo LF24-S із функцією безпеки, крутним моментом 4 Nm і живленням AC/DC 24 V. Керування Відкрити/Закрити, час ходу двигуна 75 s / 90° та вбудований допоміжний контакт 1x SPDT.

Доставка приблизно через 14 днів
Поділитися

Belimo LF24-S – привод повітряних заслінок

Поворотний привод із функцією безпеки призначений для позиціювання заслінок у технічних системах будівель. Під час роботи він натягує зворотну пружину; у разі переривання живлення енергія пружини переводить заслінку в безпечне положення.

Основні характеристики та параметри

  • Крутний момент двигуна та функції безпеки: 4 Nm.
  • Номінальна напруга: AC/DC 24 V; керування: Відкрити/Закрити.
  • Час ходу двигуна: 75 s / 90°; час ходу функції безпеки: <20 s за -20...50°C та <60 s за -30°C.
  • Вбудований допоміжний контакт: 1x SPDT, налаштування в діапазоні 0...100%.
  • Кут повороту: макс. 95°; регулювання за допомогою вбудованого механічного обмежувача.
  • Механічне з’єднання: універсальний затискач 8...16 mm; напрямок руху двигуна та функції безпеки вибирається монтажем L/R.
  • Споживана потужність під час руху: 5 W; у стані спокою: 2.5 W; потужність для вибору кабелів: 7 VA.
  • Підключення живлення та керування: кабель 1 m, 2x 0.75 mm²; підключення допоміжного контакту: кабель 1 m, 3x 0.75 mm².
  • Ступінь захисту: IP54; температура навколишнього середовища: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Артикул
    LF24-S
  • код EAN13
    7630498103926

  • Напруга AC/DC
    AC/DC 24 V
  • Підключення допоміжного контакту
    Кабель 1 m, 3x 0.75 mm²
  • Споживана потужність (під час руху)
    5 W
  • Споживана потужність (утримання)
    2.5 W
  • Номінальна потужність
    7 VA
  • Підключення керування живленням
    Кабель 1 м, 2x 0,75 мм²
  • Тип керування
    Закрити/Відкрити
  • Ступінь захисту
    IP54
  • Ручне керування
    Ні
  • Час руху (двигун)
    75 s / 90°
  • Час руху (функція безпеки)
    ＜20 s
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Допоміжні контакти
    1x SPDT
  • Крутний момент
    4 Nm
  • Напрямок руху — двигун
    Можна вибрати під час монтажу ліворуч/праворуч
  • Кут повороту
    95°
  • Механічне з’єднання
    Універсальний затискач 8...16 mm
  • Напрямок обертання (функція безпеки)
    Можна вибрати під час монтажу L/R

Techniczna karta katalogowa

Завантаження (1.18MB)

Instrukcja montażu

Завантаження (545.19KB)

Techniczna karta katalogowa – LF24-S

Завантаження (1.19MB)

EU Declaration of Conformity – LF24-S

Завантаження (31.26KB)

Environmental Declaration – LF..

Завантаження (71.96KB)
