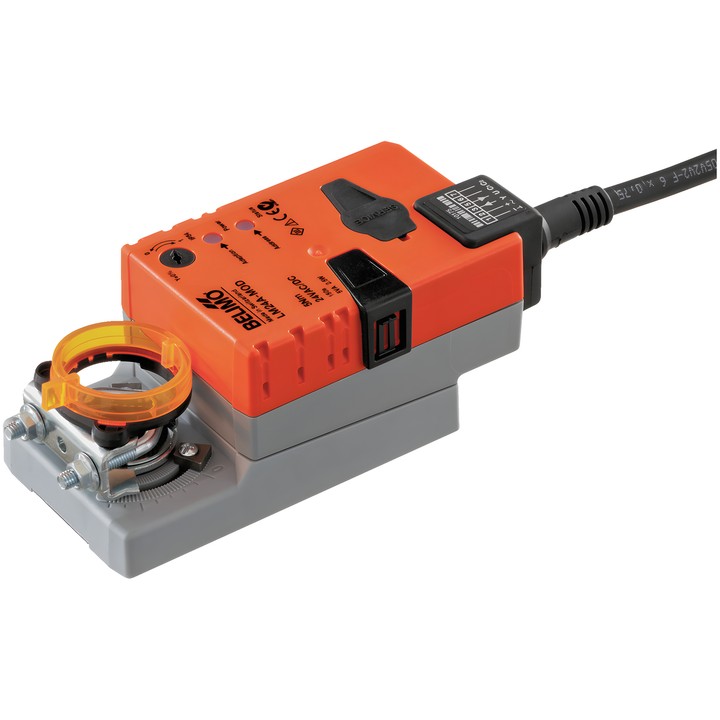

Belimo LM24A-MOD - привод повітряних заслінок

Belimo LM24A-MOD – привод повітряних заслінок

Комунікаційний поворотний привод для регулювання заслінок в інженерних системах будівель. Призначений для повітряних заслінок площею до приблизно 1 m². Забезпечує комунікаційне, аналогове та гібридне керування.

Основні характеристики та параметри

• Крутний момент двигуна: 5 Nm; номінальна напруга: AC/DC 24 V, 50/60 Hz.
• Зв’язок: BACnet MS/TP, Modbus RTU (заводське налаштування) і MP-Bus.
• Робочий діапазон Y: 2...10 V, з можливістю налаштування 0.5...10 V; сигнал зворотного зв’язку U: 2...10 V.
• Час переміщення двигуна: 150 s / 90°; регулюється в діапазоні 35...150 s.
• Кут повороту: макс. 95°, з можливістю обмеження з обох боків механічними упорами.
• Напрямок обертання вибирається перемикачем 0/1; ручне переміщення кнопкою з можливістю блокування.
• Універсальний затискач вала 6...20 mm; механічний покажчик положення.
• Можна підключити пасивний, активний датчик або датчик із перемикальним контактом і передавати його сигнал до шини.
• Споживана потужність під час роботи: 2.5 W; у положенні спокою: 1.3 W; потужність для вибору кабелю: 5 VA.
• Підключення живлення та керування: кабель 1 m, 6x 0.75 mm².
• Ступінь захисту IEC/EN: IP54; температура навколишнього середовища: -30...50°C [-22...122°F].
