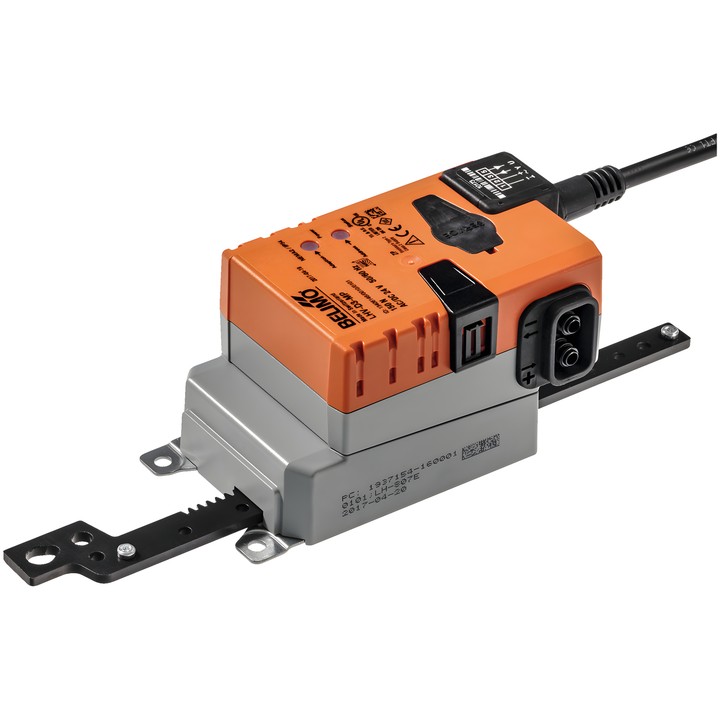

Belimo LHV-D3-MP - регулятор витрати VAV-Compact з лінійним приводом

Belimo LHV-D3-MP – пристрій VAV-Compact

Пристрій поєднує регулятор VAV, динамічний датчик Δp Belimo D3 і лінійний привод. Він призначений для регулювання апаратів VAV у зоні комфорту; доступні функції включають регулювання витрати VAV/CAV і регулювання положення.

Основні характеристики та параметри

• Зусилля привода: 150 N; хід: 100 mm.
• Живлення: AC/DC 24 V, 50/60 Hz.
• Споживана потужність: 2.5 W під час роботи, 1.5 W у положенні спокою; потужність для вибору проводів: 4.5 VA.
• Зв’язок MP-Bus; модулювальне керування 0/2...10 V. Робочий діапазон Y: 2...10 V, налаштовуваний діапазон Y: 0...10 V; сигнал зворотного зв’язку за положенням U: 2...10 V.
• Динамічний датчик витрати Belimo D3; функціональний діапазон різниці тисків: 0...500 Pa.
• Ручне керування кнопкою з можливістю блокування.
• Підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
• Ступінь захисту IEC/EN IP54; клас захисту IEC/EN III, Protective Extra-Low Voltage (PELV).
• Температура навколишнього середовища: 0...50°C [32...122°F].
• Сервісний роз’єм та інтерфейс NFC; налаштування параметрів за допомогою Belimo Assistant 2.
