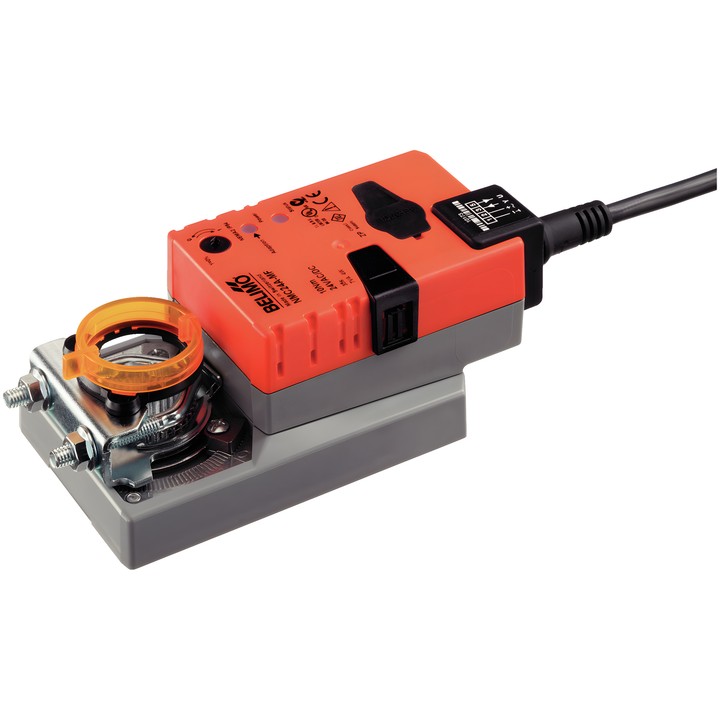

Belimo NMC24A-MP - привод повітряної заслінки

Belimo NMC24A-MP - привод повітряної заслінки

Belimo
921,49 zł
з податком
749,18 zł tax excluded

Комунікаційний привод повітряної заслінки з крутним моментом 10 Nm, живленням AC/DC 24 V і зв’язком MP-Bus. Час ходу двигуна становить 35 s / 90°.

Підтримує аналогове керування 2...10 V і передавання сигналу підключеного датчика через MP-Bus. Оснащений універсальним затискачем для вала 8...26.7 mm і ручним регулюванням кнопкою.

Доставка приблизно через 14 днів
Поділитися

Belimo NMC24A-MP – привод повітряної заслінки

Комунікаційний привод, призначений для позиціювання повітряних заслінок у технічних системах будівель. Може працювати з аналоговим керувальним сигналом Y або отримувати цифровий керувальний сигнал через MP-Bus. Дає змогу підключити пасивний чи активний датчик або перемикальний контакт і передавати його сигнал до системи верхнього рівня через MP-Bus.

Основні характеристики та параметри

  • Крутний момент: 10 Nm; розмір заслінки: до прибл. 2 m².
  • Живлення: AC/DC 24 V, 50/60 Hz; споживана потужність: 4 W під час роботи та 1.5 W у стані спокою.
  • Модулювальне керування та зв’язок MP-Bus; робочий діапазон Y: 2...10 V, сигнал зворотного зв’язку за положенням U: 2...10 V.
  • Час ходу двигуна: 35 s / 90°; регульований час ходу: 20...75 s.
  • Кут повороту: макс. 95°, з можливістю обмеження з обох боків механічними упорами.
  • Напрямок руху вибирається перемикачем 0/1; ручне регулювання кнопкою з можливістю блокування.
  • Монтаж на валу: універсальний затискач 8...26.7 mm; підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
  • Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Бренд
    Belimo
  • Артикул
    NMC24A-MP
  • код EAN13
    7630498113253

  • Напруга AC/DC
    AC/DC 24 V
  • Споживана потужність (під час руху)
    4 W
  • Споживана потужність (утримання)
    1.5 W
  • Номінальна потужність
    7 VA
  • Підключення керування живленням
    Кабель 1 m, 4x 0.75 mm²
  • Тип керування
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Ступінь захисту
    IP54
  • Ступінь захисту NEMA
    NEMA 2
  • Тип корпусу
    UL Enclosure Type 2
  • Ручне керування
    Кнопкою, з можливістю блокування
  • Час руху (двигун)
    35 с / 90°
  • Змінний час роботи двигуна
    20...75 s
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Крутний момент
    10 Nm
  • Напрямок руху — двигун
    Можна вибрати перемикачем 0/1
  • Кут повороту
    95°
  • Механічне з’єднання
    Універсальний затискач 8...26.7 мм

Techniczna karta katalogowa

Завантаження (1.97MB)

Instrukcja montażu

Завантаження (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Завантаження (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Завантаження (32.77KB)

Environmental Declaration – NM..

Завантаження (72.38KB)
