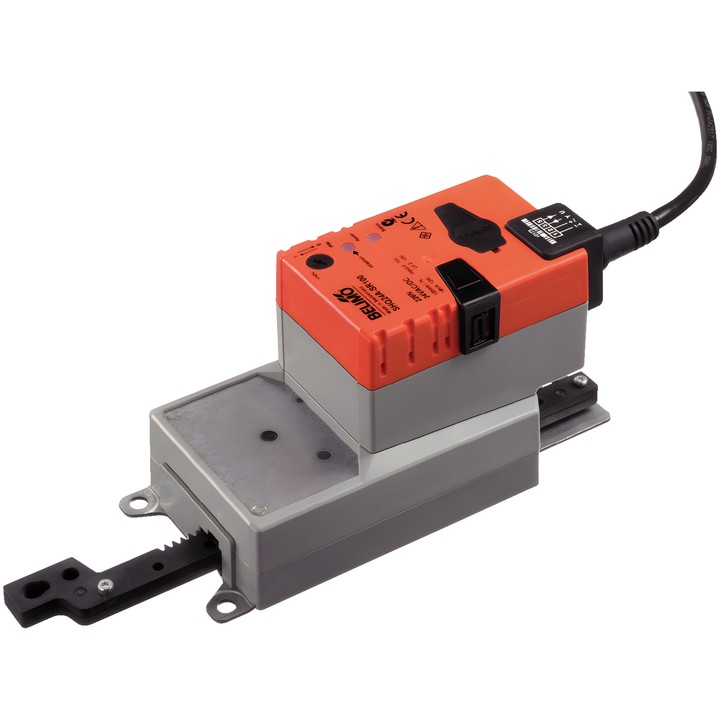

Belimo SHQ24A-SR100 - лінійний модулювальний привод

Belimo SHQ24A-SR100 - лінійний модулювальний привод

Belimo
1 273,62 zł
з податком
1 035,46 zł tax excluded

Лінійний привод Belimo SHQ24A-SR100 для регулювання заслінок і шиберів у технічних системах будівель. Живлення AC/DC 24 V, зусилля 200 N, керування 2...10 V і сигнал зворотного зв’язку за положенням 2...10 V.

Макс. хід 100 mm із регулюванням кроком 20 mm; час переміщення двигуна 7 s / 100 mm. Ступінь захисту IEC/EN IP54.

Доставка приблизно через 14 днів
Поділитися

Belimo SHQ24A-SR100 – лінійний привод

Модулювальний лінійний привод для регулювання заслінок і шиберів у технічних системах будівель. Згідно з технічним паспортом, призначений для повітряних заслінок площею до приблизно 1.3 m².

Основні характеристики

  • Зусилля привода: 200 N; живлення: AC/DC 24 V, 50/60 Hz.
  • Модулювальне керування: 2...10 V; сигнал зворотного зв’язку за положенням: 2...10 V.
  • Хід: 100 mm; макс. 100 mm із регулюванням кроком 20 mm, мінімально допустимий хід 40 mm.
  • Час переміщення двигуна: 7 s / 100 mm.
  • Споживана потужність під час руху: 13 W; у нерухомому положенні: 2 W; для вибору кабелю: 23 VA.
  • Підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
  • Напрямок руху вибирається перемикачем; ручне переміщення кнопкою з можливістю блокування.
  • Адаптація діапазону налаштування виконується вручну та автоматично під час першого ввімкнення живлення.
  • Ступінь захисту IEC/EN IP54; клас захисту IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Температура навколишнього середовища: -30...40°C [-22...104°F].

  • Бренд
    Belimo
  • Артикул
    SHQ24A-SR100
  • код EAN13
    7630498114304

  • Напруга AC/DC
    AC/DC 24 V
  • Споживана потужність (під час руху)
    13 W
  • Споживана потужність (утримання)
    2 W
  • Номінальна потужність
    23 VA
  • Підключення керування живленням
    Кабель 1 m, 4x 0.75 mm²
  • Тип керування
    DC 2...10 V
  • Ступінь захисту
    IP54
  • Ступінь захисту NEMA
    NEMA 2
  • Тип корпусу
    UL Enclosure Type 2
  • Зусилля
    200 N
  • Ручне керування
    Кнопкою, з можливістю блокування
  • Хід
    100 mm
  • Час руху (двигун)
    7 s / 100 mm
  • Температура навколишнього середовища
    -30...40°C [-22...104°F]
  • Напрямок руху — двигун
    Вибирається перемикачем

Techniczna karta katalogowa

Завантаження (1.16MB)

Instrukcja montażu

Завантаження (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Завантаження (32.78KB)

Environmental Declaration – SH..100..

Завантаження (71.95KB)
