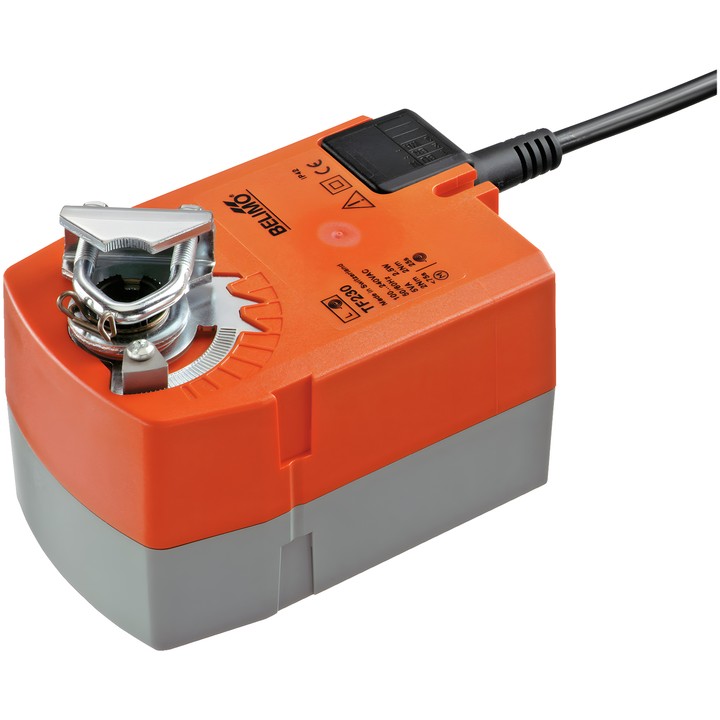

Belimo TF230 - поворотний привод для заслінок зі зворотною пружиною

Belimo TF230 - поворотний привод для заслінок зі зворотною пружиною

Belimo
642,18 zł
з податком
522,10 zł tax excluded

Belimo TF230 — це поворотний привод для заслінок із функцією безпеки та керуванням Відкрити/Закрити. Крутний момент двигуна становить 2.5 Nm, номінальна напруга — AC 100...240 V, а час ходу двигуна — 75 s / 90°.

У разі переривання живлення пружина переміщує заслінку в безпечне положення. Час ходу функції безпеки становить <25 s / 90°.

Доставка приблизно через 14 днів
Поділитися

Привод Belimo TF230

TF230 — це поворотний привод із функцією безпеки, призначений для позиціювання заслінок у технічних системах будівель. Згідно з технічним паспортом, він може керувати повітряними заслінками площею до прибл. 0.5 m². Під час роботи двигун переміщує заслінку та натягує зворотну пружину; переривання живлення повертає заслінку в безпечне положення.

Основні характеристики та параметри

  • Крутний момент двигуна та функції безпеки: 2.5 Nm.
  • Номінальна напруга: AC 100...240 V; частота: 50/60 Hz.
  • Керування: Відкрити/Закрити.
  • Час ходу двигуна: 75 s / 90°; час ходу функції безпеки: <25 s / 90°.
  • Кут повороту: макс. 95°; регулюється механічним обмежувачем.
  • Універсальний затискач вала: 6...12.7 mm; механічний індикатор положення.
  • Підключення живлення та керування: кабель 1 m, 2x 0.75 mm².
  • Споживана потужність під час роботи: 2.5 W; у стані спокою: 1.5 W; для розрахунку проводів: 5 VA.
  • Ступінь захисту: IP42; температура навколишнього середовища: -30...50°C [-22...122°F].

Напрямок руху двигуна та функції безпеки вибирається монтажем L/P. Привод не має функції ручного переміщення.

  • Бренд
    Belimo
  • Артикул
    TF230
  • код EAN13
    7630498115646

  • Напруга AC/DC
    AC 100...240 V
  • Споживана потужність (під час руху)
    2.5 W
  • Споживана потужність (утримання)
    1.5 W
  • Номінальна потужність
    5 VA
  • Підключення керування живленням
    Кабель 1 м, 2x 0,75 мм²
  • Тип керування
    Закрити/Відкрити
  • Ступінь захисту
    IP42
  • Ручне керування
    Ні
  • Час руху (двигун)
    75 s / 90°
  • Час руху (функція безпеки)
    ＜25 s
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Крутний момент
    2.5 Nm
  • Напрямок руху — двигун
    Можна вибрати під час монтажу ліворуч/праворуч
  • Кут повороту
    95°
  • Механічне з’єднання
    Універсальний затискач 6...12.7 mm
  • Напрямок обертання (функція безпеки)
    Можна вибрати під час монтажу L/R
