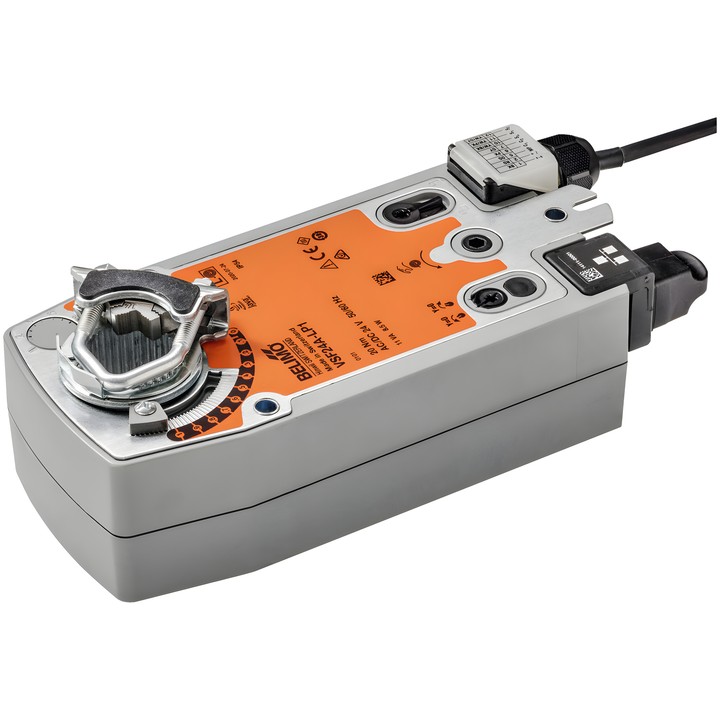

Belimo VSF24A-LP1 - поворотний привод для повітряних заслінок із функцією безпеки

Belimo VSF24A-LP1 – привод для заслінок

Поворотний привод із функцією безпеки, призначений для повітряних заслінок площею до прибл. 4 м². Керування можливе через Cloud, BACnet/IP або Modbus TCP. У гібридному режимі положення визначається аналоговим керувальним сигналом, а комунікаційні інтерфейси дають змогу зчитувати точки даних.

Основні характеристики та параметри

• Крутний момент двигуна: 20 Nm; крутний момент функції безпеки: 20 Nm.
• Номінальна напруга: AC/DC 24 V; частота: 50/60 Hz.
• Робочий діапазон Y: 2...10 V; змінний робочий діапазон Y: 0.5...10 V.
• Час ходу двигуна: 150 s / 90°; регульований час ходу двигуна: 70...220 s.
• Час ходу функції безпеки: <20 s @ -20...50°C, <60 s @ -30°C.
• Кут повороту: 95°; регулюється за допомогою механічних обмежувачів.
• Споживана потужність під час роботи: 8.5 W; у нерухомому положенні: 3.5 W; потужність для вибору перерізу кабелю: 11 VA.
• Зв’язок: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP і вбудований вебсервер.
• Можна підключити два датчики та перетворювати їхні сигнали для використання системою вищого рівня.
• Ручне переміщення за допомогою рукоятки та перемикача блокування; механічний покажчик положення.
• Універсальний затискач для вала 10...25.4 mm; підключення живлення та керування: кабель 1 m, 6x 0.5 mm²; підключення Ethernet: роз’єм RJ45.
• Ступінь захисту: IP40; температура навколишнього середовища: -30...50°C [-22...122°F].
