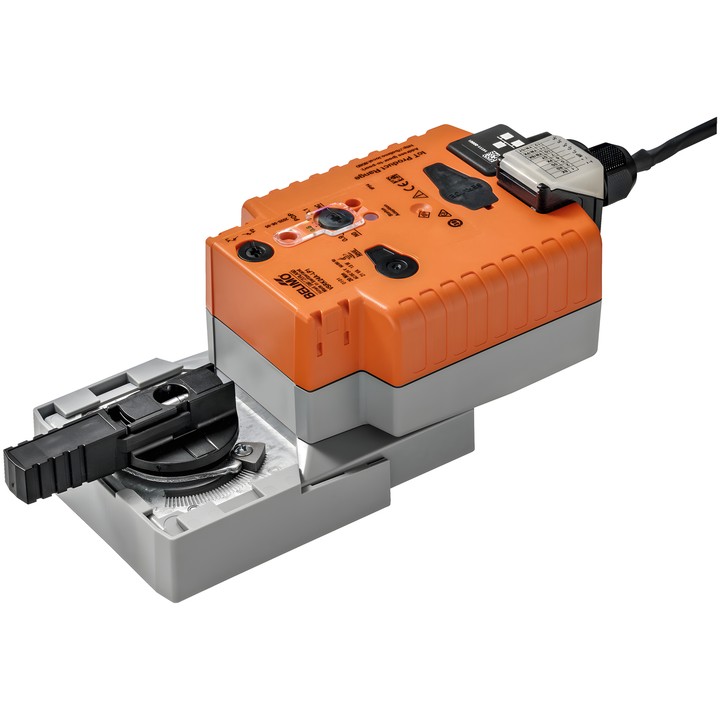

Belimo VSRK24A-LP1 - поворотний привод для кульових кранів

Belimo VSRK24A-LP1 – привод для кульових кранів

Комунікаційний поворотний привод із функцією безпеки. У разі зникнення живлення після завершення заданого часу підтримання привод переміщується у вибране безпечне положення.

Основні характеристики та параметри

• Крутний момент двигуна: 20 Nm; номінальна напруга: AC/DC 24 V, 50/60 Hz.
• Модулювальне, комунікаційне, гібридне керування та Cloud; зв’язок: BACnet/IP, Modbus TCP і Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, інтегрований вебсервер і роз’єм RJ45.
• Діапазон керування Y: 2...10 V; регульований діапазон Y: 0.5...10 V.
• Час руху двигуна: 90 s / 90°; регульований час: 90...150 s. Час руху до безпечного положення: 35 s / 90°.
• Безпечне положення: NC/NO або регулювання 0...100% поворотною ручкою POP. Час підтримання (PF): 2 s, регульований 0...10 s.
• Споживана потужність під час роботи: 13 W; у стані спокою: 3 W; потужність для вибору перерізу проводів: 21 VA.
• Підключення живлення та керування: кабель 1 m, 6x 0.5 mm², FRNC.
• Можливість підключення двох датчиків і перетворення їхніх сигналів для системи верхнього рівня.
• Ручне переміщення кнопкою, механічні обмежувачі кута повороту та покажчик положення.
• Ступінь захисту IEC/EN IP40; клас захисту IEC/EN III, Safety Extra-Low Voltage (SELV).

Пристрій призначений для стаціонарних систем опалення, вентиляції та кондиціонування. Безпосередній монтаж на кульовий кран виконується за допомогою одного центрального гвинта.
