Belimo CM24-SX-R - привод заслінки з плавним регулюванням

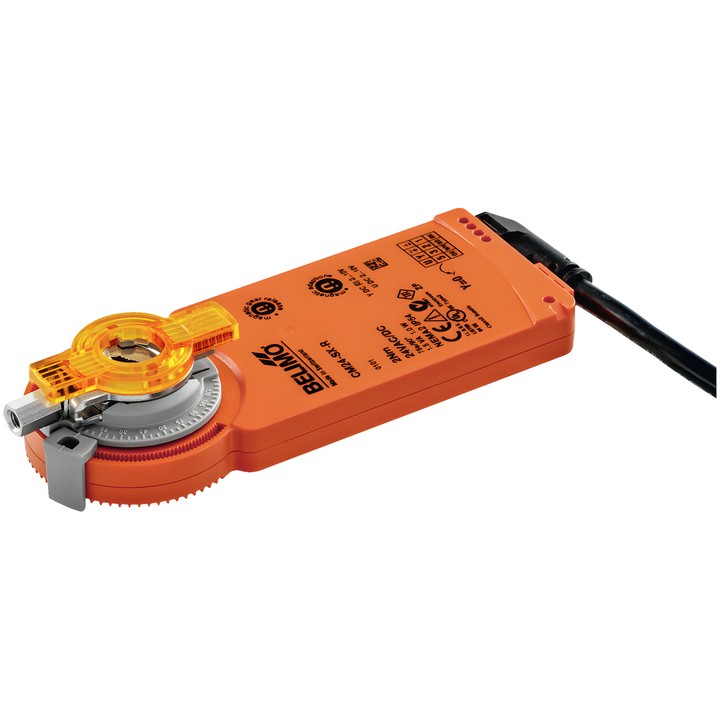

Привод заслінки Belimo CM24-SX-R

Привод із плавним регулюванням призначений для позиціювання заслінок у технічних системах будівель. Згідно з технічним паспортом, він може керувати повітряними заслінками площею до прибл. 0.4 m². Керувальний сигнал Y задає положення привода, а напруга зворотного зв’язку U використовується для електричної індикації положення заслінки.

Основні характеристики та параметри

• Крутний момент двигуна: 2 Nm; номінальна напруга: AC/DC 24 V; частота: 50/60 Hz.
• Робочий діапазон Y: 2...10 V; сигнал зворотного зв’язку за положенням U: 2...10 V.
• Час переміщення двигуна: 75 s / 90°; напрямок обертання двигуна: праворуч (cw).
• Кут повороту: 0...287.5°; регулювання кута за допомогою механічних кінцевих упорів.
• Ручне переміщення за допомогою магніту; адаптація діапазону заданого значення запускається магнітом і відбувається автоматично під час першого ввімкнення живлення.
• Механічне з’єднання: універсальний затискач вала 6...12.7 mm; підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
• Споживана потужність під час руху: 1 W; у нерухомому положенні: 0.5 W; потужність для вибору перерізу кабелів: 1.5 VA.
• Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура навколишнього середовища: -30...50°C [-22...122°F].

Привод монтується безпосередньо на вал заслінки та фіксується від провертання кліпсою Z-ARCM, що входить до комплекту виробу. Після ручного переміщення необхідно виконати адаптацію, запустивши її магнітом.
