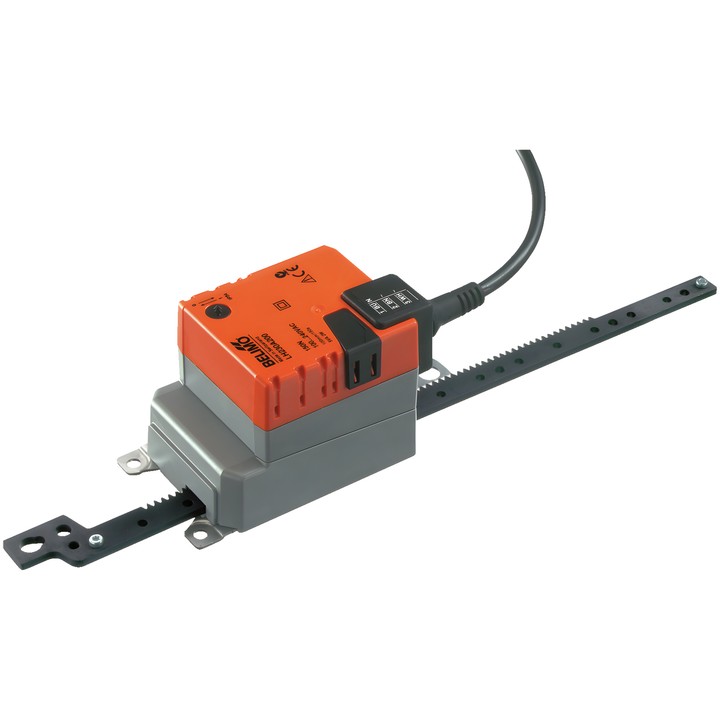

Belimo LH230A200 – lineaire actuator

Actuator voor de regeling van kleppen en schuifafsluiters in technische gebouwinstallaties. Volgens het technische gegevensblad is hij bedoeld voor luchtkleppen met een oppervlak tot ca. 1 m².

Belangrijkste kenmerken en technische gegevens

• Kracht van de actuator: 150 N.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Aansturing: Close/Open, 3-punts.
• Slag: max. 200 mm, instelbaar in stappen van 20 mm; slagbegrenzing aan beide zijden met mechanische aanslagen.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 2 W; in rustpositie: 1 W; voor de dimensionering van kabels: 5 VA.
• Bewegingsrichting instelbaar met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en aansturing: kabel van 1 m, 3x 0.75 mm².
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, versterkte isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De actuator is beveiligd tegen overbelasting en stopt automatisch zodra een aanslag wordt bereikt. De montage moet volgens de aanwijzingen van de fabrikant worden uitgevoerd, met aandacht voor mogelijke dwarskrachten.
