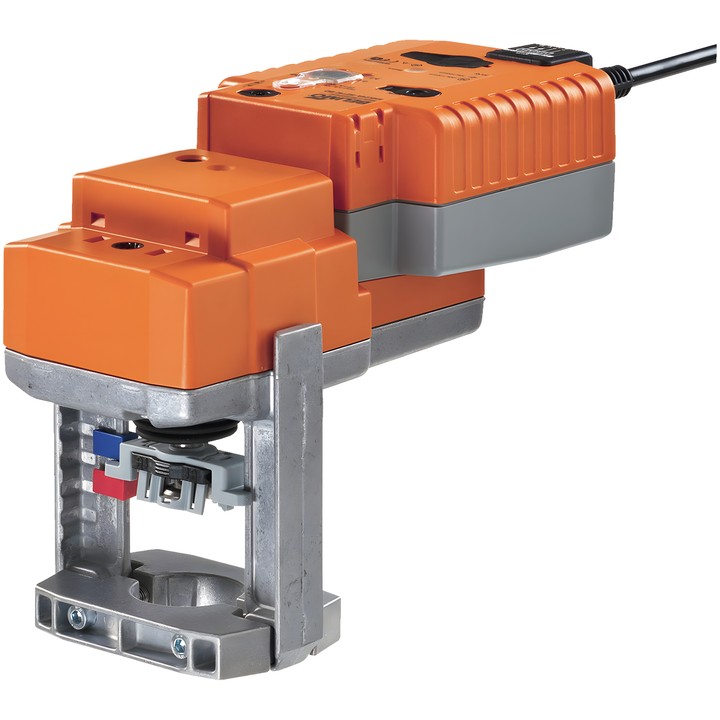

Belimo NVK24A-MOD - aandrijving voor klepafsluiters met veiligheidsfunctie

Belimo NVK24A-MOD – aandrijving voor klepafsluiters

Communicerende aandrijving voor 2-weg- en 3-wegklepafsluiters. Bij een onderbreking van de voeding gebruikt de aandrijving opgeslagen elektrische energie om de klep naar de gekozen veiligheidsstand te verplaatsen.

Belangrijkste kenmerken en specificaties

• Aandrijfkracht: 1000 N; slag: 20 mm.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Communicatie: BACnet MS/TP, Modbus RTU, MP-Bus; modulerende, communicatieve en hybride regeling.
• Werkbereik Y: 2...10 V; instelbaar werkbereik Y: 0.5...10 V; terugmeldsignaal U: 2...10 V.
• Looptijd van de motor: 150 s / 20 mm, instelbaar op 90...150 s; looptijd naar de veiligheidsstand: 35 s / 20 mm.
• Veiligheidsstand instelbaar van 0...100% van de slag, in stappen van 10% met de POP-draaiknop; fabrieksinstelling overbruggingstijd bij stroomuitval (PF): 2 s, instelbaar van 0...10 s.
• Aansluiting voor een passieve, actieve of sensor met schakelcontact; het signaal kan via de bus worden verzonden.
• Handmatige verstelling met drukknop; aanpassing van het slagbereik handmatig gestart of automatisch bij de eerste inschakeling.
• Opgenomen vermogen tijdens beweging: 2.5 W; in rust: 1.5 W; dimensioneringsvermogen: 6 VA.
• Aansluiting voor voeding en regeling: kabel 1 m, 6x 0.75 mm²; beschermingsgraad IEC/EN IP54.
