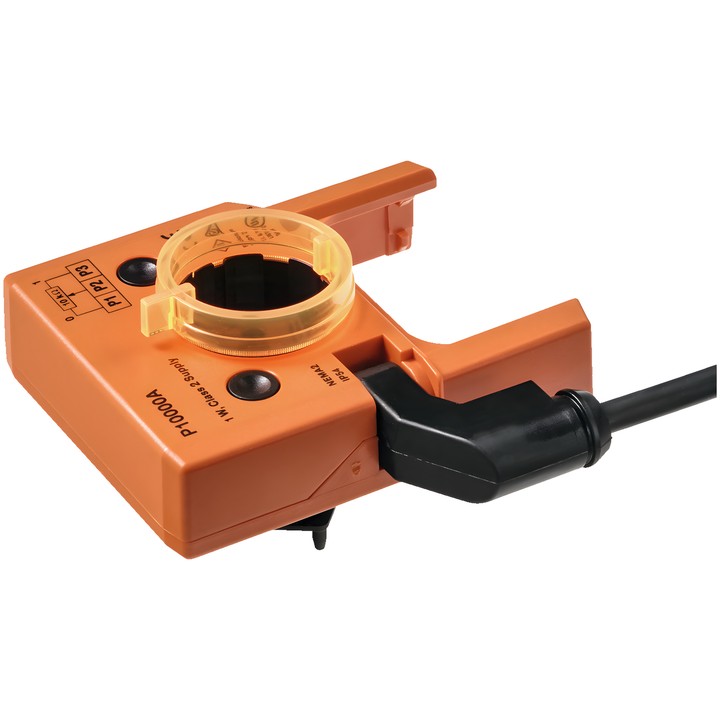

Belimo P10000A - terugmeldpotentiometer 10 kΩ

Belimo P10000A-terugmeldpotentiometer

De P10000A is een terugmeldpotentiometer voor klepaandrijvingen en draaiende aandrijvingen. De draagplaat brengt de stand van de asbeugel van een klepaandrijving of van de standaanwijzer van een draaiende aandrijving over naar de potentiometer.

Belangrijkste technische gegevens

• Nominale weerstand: 10 kΩ; tolerantie: ±5%.
• Maximale belasting: 1 W; lineariteit: ±2%.
• Resolutie: min. 1%; restweerstand: max. 5% aan beide zijden.
• Aansluiting potentiometer: kabel van 1 m, 3 x 0.75 mm², FRNC (halogeenvrij).
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].
• Productgewicht: 0.19 kg.

De potentiometer is bedoeld voor modulerende klepregeling in combinatie met regelaars met vaste terugmelding. Hij kan ook worden gebruikt met systemen voor klepstandindicatie of als positioneerinrichting voor parallel bedrijf van aandrijvingen. De montage gebeurt rechtstreeks op de asbeugel van een klepaandrijving of op de standaanwijzer van een draaiende aandrijving.
