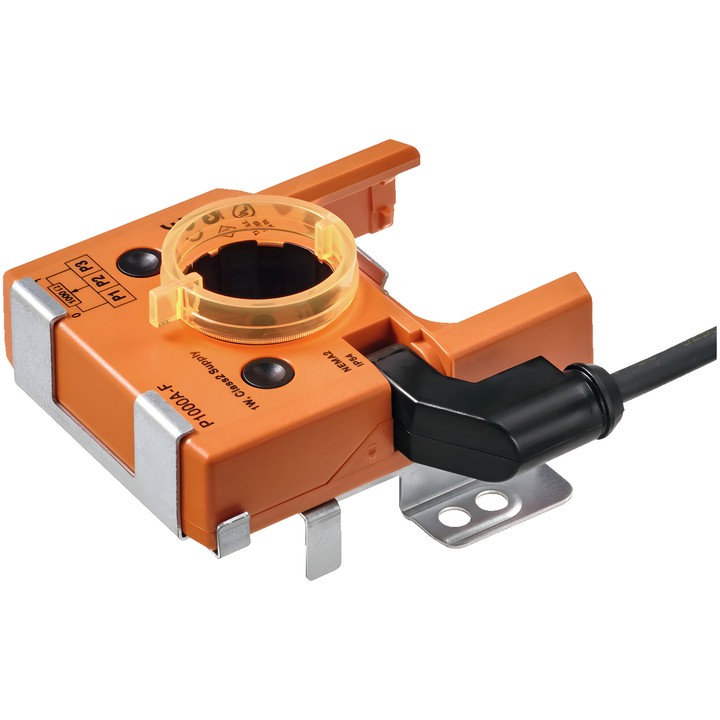

Belimo P1000A-F - terugmeldpotentiometer

Belimo P1000A-F terugmeldpotentiometer

Het apparaat zet de draaibeweging van een veerretourservomotor om in een signaal van de terugmeldpotentiometer. Het is bedoeld voor gebruik met servomotoren LF.., NF..A.. en SF..A... De eenheid wordt met een adapter rechtstreeks op de holle as van de servomotor gemonteerd en vervolgens op de servomotor vastgeschroefd.

Belangrijkste kenmerken en specificaties

• Nominale weerstand: 1 kΩ; tolerantie: ±5%.
• Maximale belasting: 1 W; lineariteit: ±2%; resolutie: min. 1%.
• Restweerstand: max. 5% aan beide zijden.
• Aansluiting potentiometer: kabel van 1 m, 3 x 0.75 mm², FRNC (halogeenvrij).
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].
• Montagetoebehoren inbegrepen.

De potentiometer wordt gebruikt voor modulerende klepbesturing in combinatie met regelaars met vaste terugmelding. Hij kan ook worden gebruikt met systemen voor klepstandindicatie of als instelregelaar voor parallelle werking van servomotoren.
