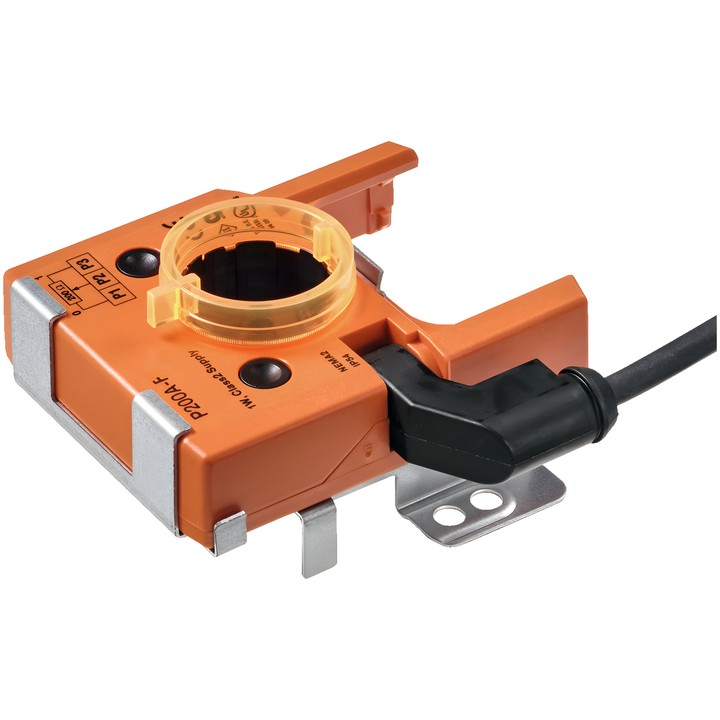

Belimo P200A-F – terugmeldpotentiometer

Terugmeldpotentiometermodule voor veerretourservomotoren NF..A.., SF..A.. en LF... Voor modulerende klepbesturing met regelaars die een continu terugmeldsignaal gebruiken. Kan ook worden gebruikt in systemen voor klepstandindicatie of als positioneerder voor servomotoren die parallel werken.

Belangrijkste kenmerken en technische gegevens

• Nominale weerstand: 200 Ω; tolerantie: ±5%.
• Maximale belasting: 1 W; lineariteit: ±2%; resolutie: Min. 1%.
• Restweerstand: Max. 5% aan beide zijden.
• Aansluiting potentiometer: kabel van 1 m, 3 x 0.75 mm², FRNC (halogeenvrij).
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].
• Rechtstreeks gemonteerd op de holle as van de servomotor met een passend adapterstuk; montageaccessoires inbegrepen.

Draadkleuren: S1 – violet, S2 – rood, S3 – wit.
