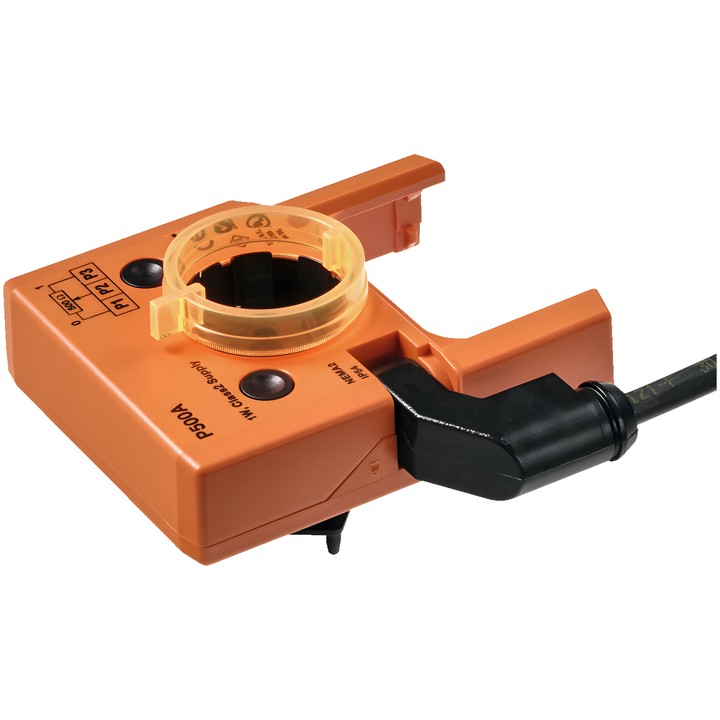

Belimo P500A - 500 Ω terugmeldpotentiometer

Belimo P500A-terugmeldpotentiometer

De P500A is een opklikbare terugmeldpotentiometer voor klepaandrijvingen en roterende aandrijvingen. De montageplaat brengt de positie van de asbevestiging van een klepaandrijving of de positie-indicator van een roterende aandrijving over naar de potentiometer.

Het apparaat is bedoeld voor modulerende regeling van kleppen in combinatie met regelaars met vaste terugmelding. Het kan ook worden gebruikt met standaard systemen voor klepstandindicatie of als insteller voor parallel werkende aandrijvingen.

Belangrijkste technische gegevens

• Nominale weerstand: 500 Ω; tolerantie: ±5%.
• Belastbaarheid: Max. 1 W; lineariteit: ±2%; resolutie: Min. 1%.
• Restweerstand: Max. 5% aan beide zijden.
• Aansluiting potentiometer: kabel van 1 m, 3 x 0.75 mm², FRNC (halogeenvrij).
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].
• Omgevingsvochtigheid: Max. 95% RH, niet-condenserend.

De potentiometer wordt rechtstreeks bij de asbevestiging van de klepaandrijving of op de positie-indicator van de roterende aandrijving gemonteerd.
