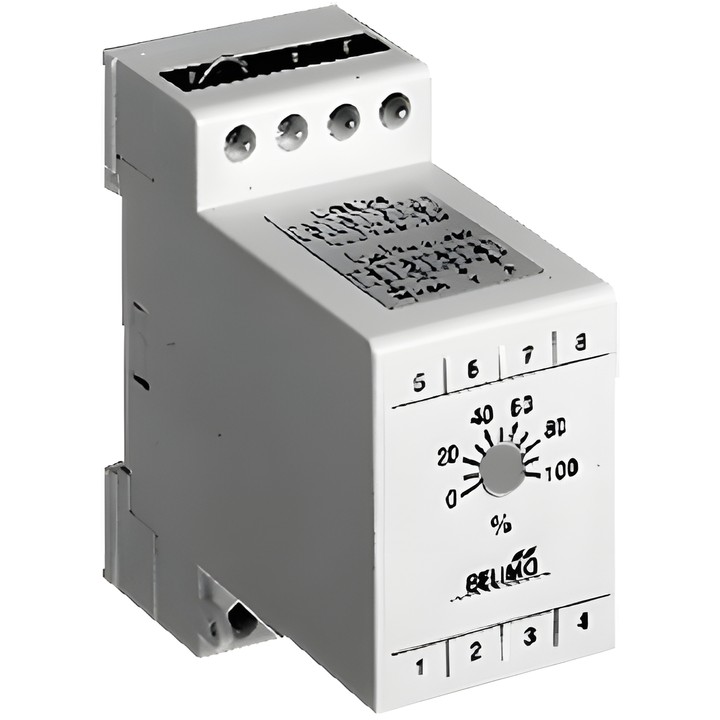

Belimo SGE24 - positioner voor klepaandrijvingen

Belimo SGE24-positioner

De SGE24 wordt gebruikt voor de afstandsbediening van modulerende klepaandrijvingen of om de ondergrens van het uitgangssignaal van modulerende regelaars te begrenzen. Het stuursignaal Y wordt evenredig met de stand van de draaiknop gegenereerd.

Belangrijkste kenmerken en technische gegevens

• Voeding: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Bereik nominale spanning: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Werkbereik Y: 2...10 V, instelbaar op 0...10 V of 2...10 V.
• Schaal: 0...100%; de draaihoek kan mechanisch worden begrensd met de draaiknop.
• Opgenomen vermogen tijdens bedrijf: 0.3 W; vermogen voor de dimensionering van kabels: 1 VA.
• Aansluiting voor voeding en besturing: klemmen 4 mm².
• Montage in de schakelkast door vastklikken op een DIN-rail van 35 mm.
• Beschermingsgraad IEC/EN: IP20; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -20...50°C [-4...122°F].
