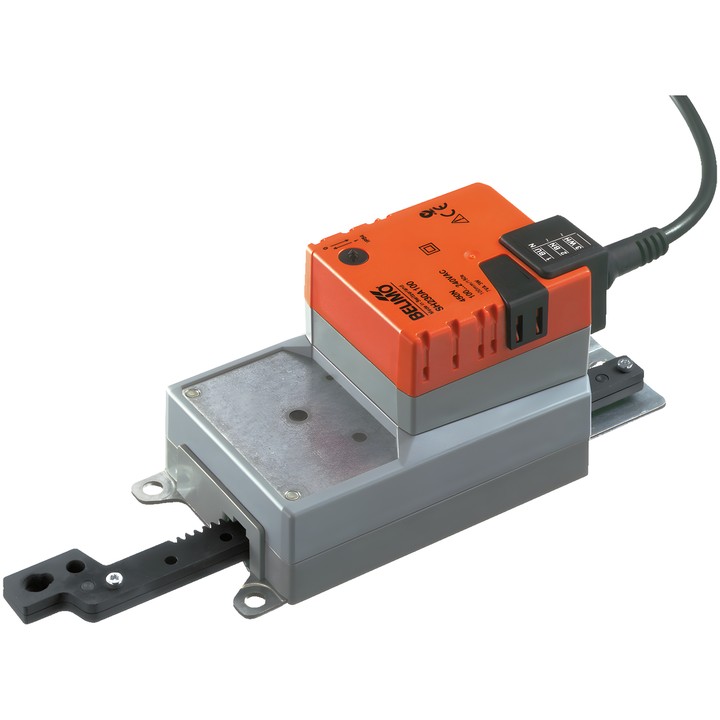

Belimo SH230A100 - lineaire aandrijving voor kleppen

Lineaire aandrijving Belimo SH230A100

Het model SH230A100 wordt gebruikt voor de regeling van luchtkleppen en schuiven in technische gebouwinstallaties. Volgens het technische gegevensblad is het bestemd voor luchtkleppen met een oppervlak tot ca. 3 m².

Belangrijkste kenmerken en specificaties

• Aandrijfkracht: 450 N.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Sturing: Open/Dicht, 3-punts.
• Slag: 100 mm; max. 100 mm, instelbaar in stappen van 20 mm. De slag kan aan beide zijden worden begrensd met mechanische aanslagen.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 3 W; in ruststand: 0.6 W; vermogen voor de dimensionering van de bedrading: 7 VA.
• De bewegingsrichting wordt gekozen met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en sturing: kabel van 1 m, 3x 0.75 mm².
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: II, versterkte isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving is beveiligd tegen overbelasting en stopt automatisch wanneer een eindstop wordt bereikt. Volg bij de montage de aanbevelingen van de fabrikant voor dwarskrachten.
