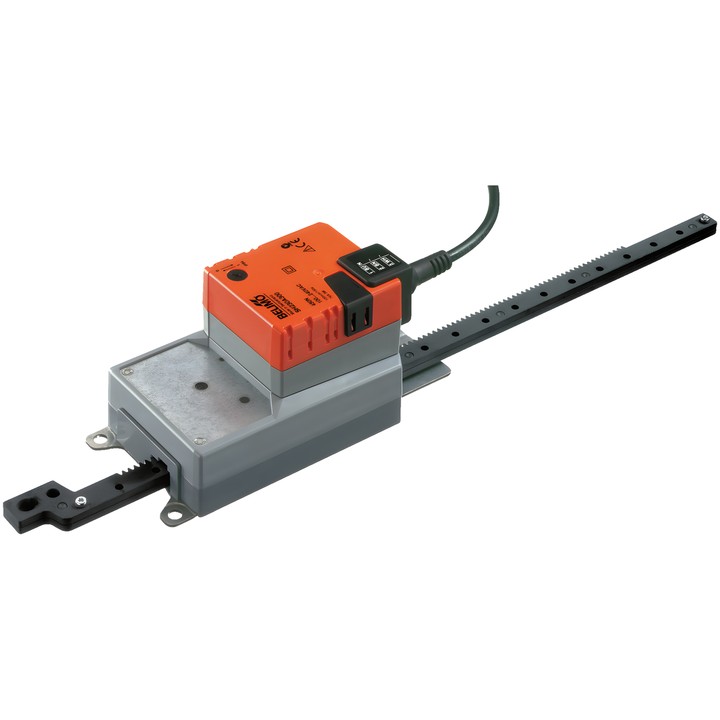

Belimo SH230A300 - lineaire actuator voor kleppen

Belimo SH230A300 – lineaire actuator

Actuator voor de regeling van luchtkleppen en schuifafsluiters in stationaire verwarmings-, ventilatie- en airconditioningsinstallaties. Volgens de documentatie is hij geschikt voor luchtkleppen met een oppervlak tot ca. 3 m².

Belangrijkste kenmerken en specificaties

• Kracht van de actuator: 450 N.
• Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
• Regeling: Open/Dicht, 3-punts.
• Slag: max. 300 mm, instelbaar per 20 mm; aan beide zijden begrensbaar met mechanische eindstops.
• Looptijd van de motor: 150 s / 100 mm.
• Bewegingsrichting geselecteerd met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid.
• Vermogensverbruik: 3 W tijdens bedrijf en 0.6 W in ruststand; dimensioneringsvermogen: 7 VA.
• Aansluiting voor voeding en regeling: kabel van 1 m, 3x 0.75 mm².
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, dubbele isolatie.
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De actuator is beveiligd tegen overbelasting en stopt automatisch zodra een eindstop wordt bereikt. Parallelbedrijf is mogelijk, rekening houdend met de prestatiegegevens.
