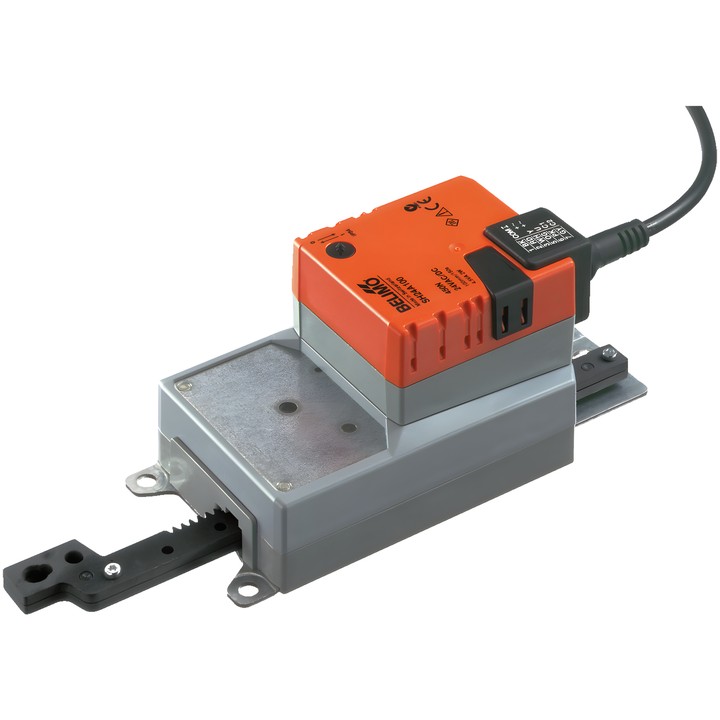

Belimo SH24A100 - lineaire aandrijving voor kleppen

Belimo SH24A100 – lineaire aandrijving

Het model SH24A100 wordt gebruikt voor de regeling van luchtkleppen en schuiven in technische gebouwinstallaties. Volgens het technische gegevensblad is het bestemd voor luchtkleppen met een oppervlak tot ca. 3 m².

Belangrijkste kenmerken

• Aandrijfkracht: 450 N.
• Nominale spanning: AC/DC 24 V; nominale frequentie: 50/60 Hz.
• Regeling: Dicht/Open, 3-punts.
• Slag: 100 mm; de maximale slaglengte kan per 20 mm worden ingesteld met mechanische eindstops.
• Looptijd van de motor: 150 s / 100 mm.
• Opgenomen vermogen tijdens bedrijf: 2 W; in ruststand: 0.2 W; voor de dimensionering van kabels: 4.5 VA.
• De bewegingsrichting wordt gekozen met schakelaar 0 (uitgeschoven) / 1 (ingeschoven).
• Handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en regeling: kabel 1 m, 3x 0.75 mm².
• Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De aandrijving is beveiligd tegen overbelasting en stopt automatisch wanneer de eindstop wordt bereikt. Bij montage waarbij dwarskrachten optreden, geeft het technische gegevensblad aan dat een geschikte zwenkbeugel en koppeling moeten worden gebruikt.
