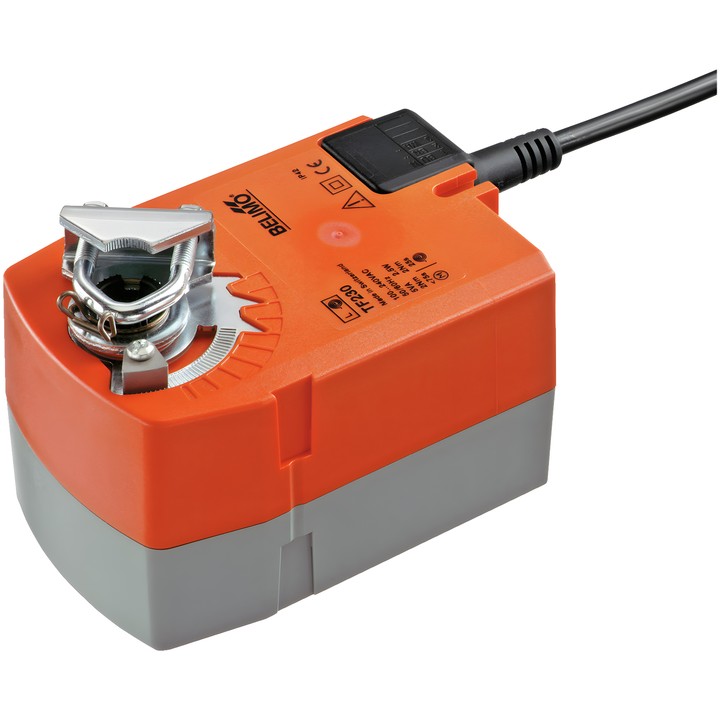

Belimo TF230 - draaiaandrijving voor kleppen met terugstelveer

Belimo TF230 - draaiaandrijving voor kleppen met terugstelveer

Belimo
zł 642,18
Inclusief belasting
zł 522,10 excl. btw.

Belimo TF230 is een draaiaandrijving voor kleppen met veiligheidsfunctie en Open/Dicht-regeling. Het motorkoppel bedraagt 2.5 Nm, de nominale spanning is AC 100...240 V en de looptijd van de motor is 75 s / 90°.

Bij een onderbreking van de voeding verplaatst de veer de klep naar de veiligheidsstand. De looptijd van de veiligheidsfunctie is <25 s / 90°.

Levering in circa 14 dagen
Delen

Belimo TF230-aandrijving

TF230 is een draaiaandrijving met veiligheidsfunctie, bedoeld voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad kan de aandrijving luchtkleppen met een oppervlak tot ca. 0.5 m² bedienen. Tijdens de werking verplaatst de motor de klep en spant hij de terugstelveer; bij een onderbreking van de voeding keert de klep terug naar de veiligheidsstand.

Belangrijkste kenmerken en parameters

  • Koppel van de motor en de veiligheidsfunctie: 2.5 Nm.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Regeling: Open/Dicht.
  • Looptijd van de motor: 75 s / 90°; looptijd van de veiligheidsfunctie: <25 s / 90°.
  • Draaihoek: max. 95°; instelbaar met een mechanische aanslag.
  • Universele asklem: 6...12.7 mm; mechanische standaanwijzer.
  • Aansluiting voor voeding en regeling: kabel van 1 m, 2x 0.75 mm².
  • Opgenomen vermogen tijdens werking: 2.5 W; in rust: 1.5 W; voor kabeldimensionering: 5 VA.
  • Beschermingsgraad: IP42; omgevingstemperatuur: -30...50°C [-22...122°F].

De bewegingsrichting van de motor en de veiligheidsfunctie wordt gekozen door montage L/R. De aandrijving heeft geen handmatige verstellingsfunctie.

  • Merk
    Belimo
  • Referentie
    TF230
  • ean13
    7630498115646

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    2.5 W
  • Opgenomen vermogen (vasthouden)
    1.5 W
  • Nominaal vermogen
    5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 2x 0.75 mm²
  • Type regeling
    Sluiten/Openen
  • Beschermingsgraad
    IP42
  • Handmatige bediening
    Nee
  • Bewegingstijd (motor)
    75 s / 90°
  • Bewegingstijd (veiligheidsfunctie)
    ＜25 s
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    2.5 Nm
  • Bewegingsrichting - motor
    Instelbaar door montage L/R
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 6...12.7 mm
  • Draairichting (veiligheidsfunctie)
    Instelbaar via montage L/R

Techniczna karta katalogowa

Downloaden (1.68MB)

Instrukcja montażu

Downloaden (836.65KB)

Techniczna karta katalogowa – TF230

Downloaden (1.68MB)

EU Declaration of Conformity – TF230

Downloaden (25.33KB)

Environmental Declaration – TF..

Downloaden (72.13KB)
