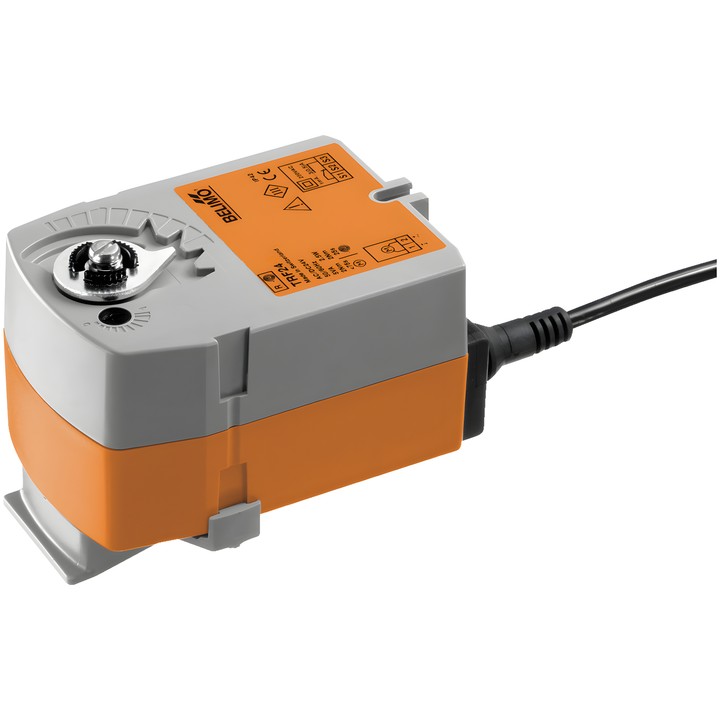

Belimo TRF24 - roterende aandrijving voor kogelkranen

Belimo TRF24-aandrijving

TRF24 is een roterende aandrijving voor kogelkranen. Tijdens de werking brengt ze de kraan in de werkstand en spant ze de terugstelveer. Bij onderbreking van de voeding verplaatst de veer de kraan naar de NC-veiligheidsstand.

Belangrijkste technische gegevens

• Koppel van de motor en de veiligheidsfunctie: 2.5 Nm.
• Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
• Nominaal spanningsbereik: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Sturing: Sluiten/Openen.
• Looptijd van de motor: 75 s / 90°; looptijd van de veiligheidsfunctie: <75 s / 90°.
• Bij stroomuitval: NC, kraan gesloten (A–AB = 0%); voor kranen met een L-vormige boring: A–AB = 100%.
• Opgenomen vermogen tijdens werking: 2.5 W; in ruststand: 1.5 W; voor de dimensionering van de bekabeling: 5 VA.
• Aansluiting voor voeding en sturing: kabel van 1 m, 2x 0.75 mm².
• Mechanische standaanwijzer; beschermingsgraad IP42.
• Omgevingstemperatuur: -30...50°C.

De aandrijving wordt met één schroef rechtstreeks op de kogelkraan gemonteerd; de montageoriëntatie kan per 90° worden gekozen. Het toestel is beveiligd tegen overbelasting en stopt automatisch wanneer de aanslag wordt bereikt.
