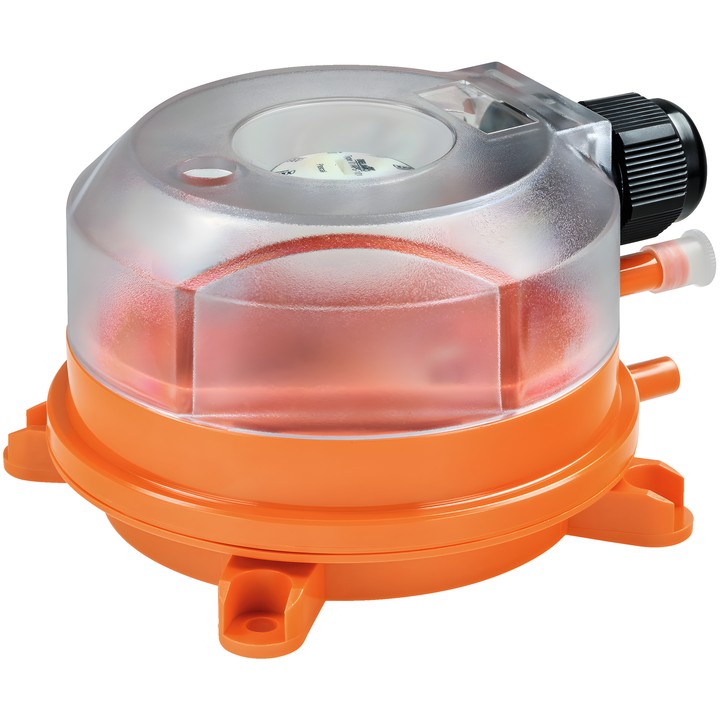

Belimo 01APS-101 - differentiaaldrukschakelaar

Belimo 01APS-101 – differentiaaldrukschakelaar

Drukschakelaar voor het bewaken van overdruk, onderdruk en drukverschil van lucht en andere niet-ontvlambare, niet-agressieve gassen in stationaire verwarmings-, ventilatie- en airconditioningsystemen. Het schakelpunt is instelbaar en het apparaat heeft een automatische reset.

Belangrijkste technische gegevens

• Meetbereik: 200...1000 Pa.
• Herhaalnauwkeurigheid: ±1%, min. ±5 Pa.
• Schakelverschil: 100 Pa.
• Barstdruk: 10 kPa.
• Uitgangssignaal: schakelaar; max. contactbelasting: 1,0 A / AC 250 V.
• Elektrische aansluiting: klemmen voor draden van 0.5...1.5 mm².
• Beschermingsgraad: IP54 / NEMA 13.
• Omgevings- en mediumtemperatuur: -20...85°C [-4...185°F].
• Inclusief: PVC-slang van 2 m, 2 kunststof kanaalaansluitingen en schroeven.

De specificaties voor de schakeldruk gelden bij verticale montage, aanbevolen met de drukaansluitingen naar beneden gericht. Montage van de drukschakelaar ondersteboven is niet toegestaan.
