Belimo ZH715 - PN 16 DN 15-flensblindplaat

Belimo ZH715-flensblindplaat

Model ZH715 is een PN 16-flensblindplaat voor een DN 15-klepafsluiter. De plaat dient om de klep om te bouwen tot een 2-wegklep.

Belangrijkste kenmerken

• Geschikt voor modellen H711N...H715N.
• 4 boutgaten; maat d: 4 x 14 mm.
• Flens van gelakt staal in kleur RAL5002.
• Afmetingen volgens tekening: C: 14 mm, K: 65 mm, D: 95 mm.

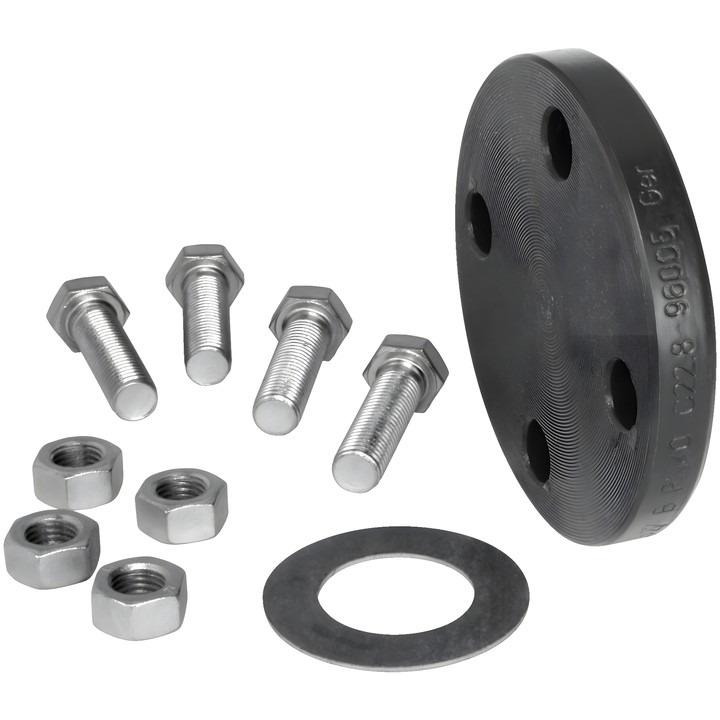

• Leveringsomvang: flensblindplaat, bouten met moeren en pakking.
• Gewicht: 1.2 kg.

De montage mag uitsluitend worden uitgevoerd door bevoegde specialisten, in overeenstemming met de geldende voorschriften.
