Belimo ZH7150 - PN 16 DN 150 flensblindplaat

Belimo ZH7150 flensblindplaat

Model ZH7150 is een PN 16 flensblindplaat voor een DN 150-klepafsluiter. De plaat dient om een 3-wegklep om te bouwen tot een 2-wegklep.

Belangrijkste kenmerken

• Geschikt voor de H7150N-klep.
• Flens van geschilderd staal in kleur RAL5002.
• 8 boutgaten; gatmaat d: 8 x 22 mm.
• Afmetingen volgens de technische tekening: C = 22 mm, K = 240 mm, D = 285 mm.
• Gewicht: 12 kg.

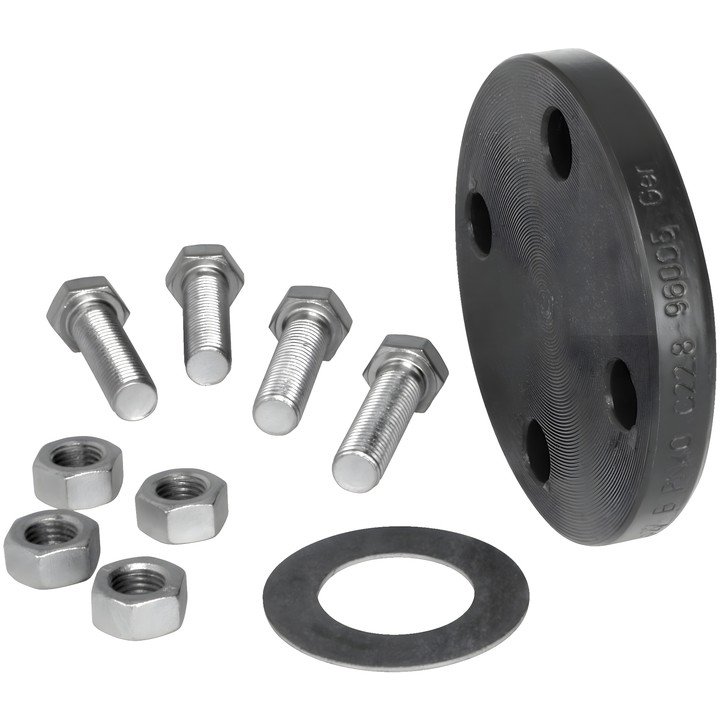

• Leveringsomvang: flensblindplaat, Sk-bouten met moeren en pakking.

Dit accessoire is bedoeld voor vaste verwarmings-, ventilatie- en airconditioninginstallaties. De montage mag uitsluitend worden uitgevoerd door bevoegde vakmensen.
