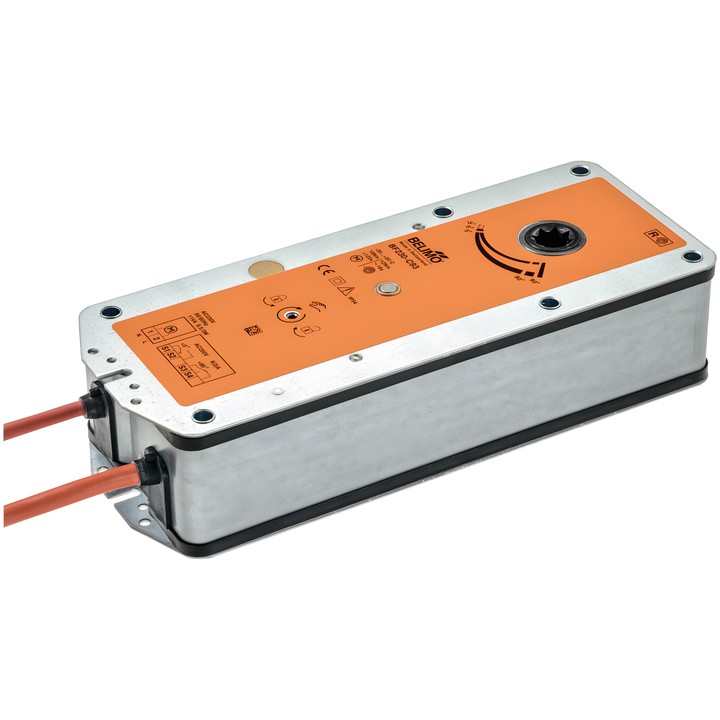

Belimo BF230-C93 - veerretouractuator voor brandkleppen

Belimo BF230-C93 - veerretouractuator voor brandkleppen

Belimo
zł 3.794,55
Inclusief belasting
zł 3.085,00 excl. btw.

Belimo BF230-C93 is een veerretouractuator voor brand- en rookkleppen van 90° in ventilatie- en airconditioningsystemen. Het motorkoppel bedraagt 18 Nm en het koppel van de veiligheidsfunctie 12 Nm. Voeding: AC 230 V; regeling: Dicht/Open.

Uitgerust met twee hulpcontacten 2x SPDT, siliconenkabels en een vormsluitende aansluiting van 12x12 mm met een niet-doorgaande holle as.

Product niet beschikbaar
Delen

Houd mij op de hoogte van beschikbaarheid

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo BF230-C93-actuator

Veerretouractuator voor brand- en rookkleppen van 90° in ventilatie- en airconditioningsystemen. Bij inschakeling verplaatst de actuator de klep naar de bedrijfsstand en spant daarbij de veer; bij onderbreking van de voeding verplaatst de veer de klep naar de veiligheidsstand.

Belangrijkste technische gegevens

  • Motorkoppel: 18 Nm; koppel van de veiligheidsfunctie: 12 Nm.
  • Nominale spanning: AC 230 V, 50/60 Hz; spanningsbereik: AC 198...264 V.
  • Regeling: Dicht/Open.
  • Looptijd motor: <120 s / 90°; looptijd veiligheidsfunctie: 16 s @ 20°C.
  • Opgenomen vermogen: 8 W tijdens beweging en 3 W in ruststand; dimensioneringsvermogen voor kabels: 12.5 VA.
  • Hulpcontacten: 2x SPDT, schakelpunten 5° / 80°.
  • Aansluiting voeding en regeling: kabel 1 m, 2x 0.75 mm² (silicone); aansluiting hulpcontacten: kabel 1 m, 4x 0.75 mm² (silicone).
  • Mechanische aansluiting: vormsluitende aansluiting van 12x12 mm, niet-doorgaande holle as.
  • Motorbewegingsrichting te kiezen via montage L/R; handmatige verstelling met positiestop.
  • Beschermingsgraad: IP54; beschermingsklasse IEC/EN II, versterkte isolatie.

Inbegrepen: handslinger, indicator, beschermkap en vormsluitend inzetstuk 12/10 mm. De brandklepfabrikant past de actuator aan en monteert deze op de klep.

  • Merk
    Belimo
  • Referentie
    BF230-C93
  • ean13
    7630498118555

  • AC/DC-spanning
    AC 230 V
  • Aansluiting hulpschakelaar
    Kabel 1 m, 4x 0.75 mm², silicone
  • Opgenomen vermogen (in bedrijf)
    8 W
  • Opgenomen vermogen (vasthouden)
    3 W
  • Nominaal vermogen
    12.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 2x 0.75 mm², silicone
  • Type regeling
    Sluiten/Openen
  • Beschermingsgraad
    IP54
  • Handmatige bediening
    Met aanslag
  • Bewegingstijd (motor)
    ＜120 s / 90°
  • Bewegingstijd (veiligheidsfunctie)
    16 s
  • Hulpcontacten
    2x SPDT
  • Draaimoment
    18 Nm
  • Bewegingsrichting - motor
    Instelbaar door montage L/R
  • Draaihoek
    95°
  • Mechanische aansluiting
    Vormsluitende verbinding 12x12 mm, blinde holle as
