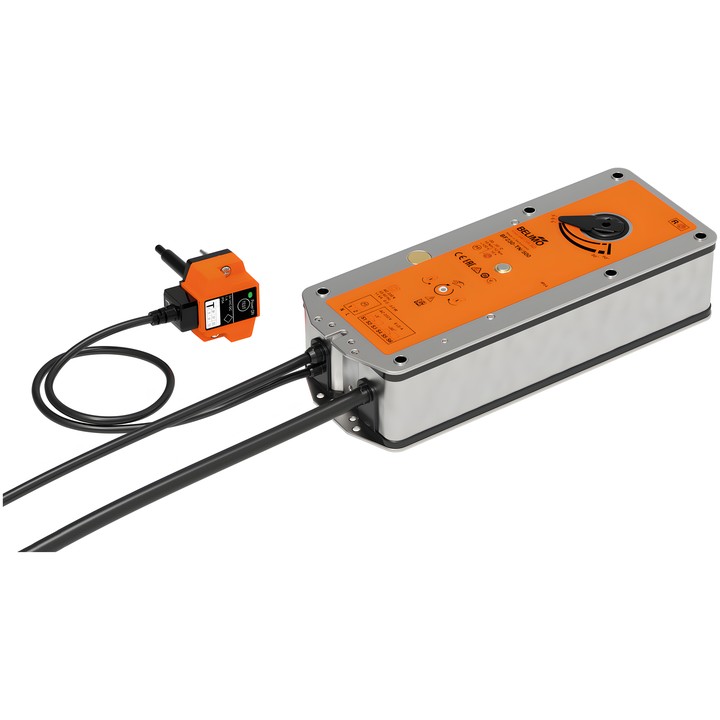

Belimo BF230-TN/500-motor
De veerretourmotor met BAT-thermische ontgrendeling (72°C) is bestemd voor brand- en rookkleppen van 90° in ventilatie- en airconditioningsystemen. Bij voeding brengt de motor de klep in de bedrijfsstand en spant hij de veer; bij een onderbreking van de voeding verplaatst de veer de klep naar de veiligheidsstand.
Belangrijkste kenmerken
- Voeding AC 230 V, 50/60 Hz; Open/Dicht-besturing.
- Motorkoppel 18 Nm; koppel van de veiligheidsfunctie 12 Nm.
- Looptijd motor <120 s / 90°; looptijd veiligheidsfunctie 16 s @ 20°C.
- BAT-ontgrendeling met thermische zekeringen voor omgevingstemperatuur en kanaaltemperatuur: 72°C. Wanneer een zekering aanspreekt, wordt de voeding permanent onderbroken.
- Twee hulpcontacten 2x SPDT, schakelpunten 5° / 80°.
- Vormsluitende aansluiting 12x12 mm, niet-doorgaande holle as; draairichting van de motor geselecteerd door montage L/R.
- Handmatige verstelling met positiestop; mechanische standaanwijzer.
- Beschermingsgraad IP54; beschermingsklasse IEC/EN II, versterkte isolatie.
Aansluitingen en toebehoren
Voedings- en besturingsaansluiting: kabel 5 m, 2x 0.75 mm² (halogeenvrij). Aansluiting van de hulpcontacten: kabel 5 m, 6x 0.75 mm² (halogeenvrij). Inbegrepen: handslinger, aanwijzer, beschermtas en inzetstuk voor vormsluitende aansluiting 12/10 mm.
Volgens de documentatie wordt de motor door de fabrikant van de brand- of rookklep aangepast en op de klep gemonteerd; Belimo levert hem rechtstreeks aan fabrikanten van dergelijke kleppen.
