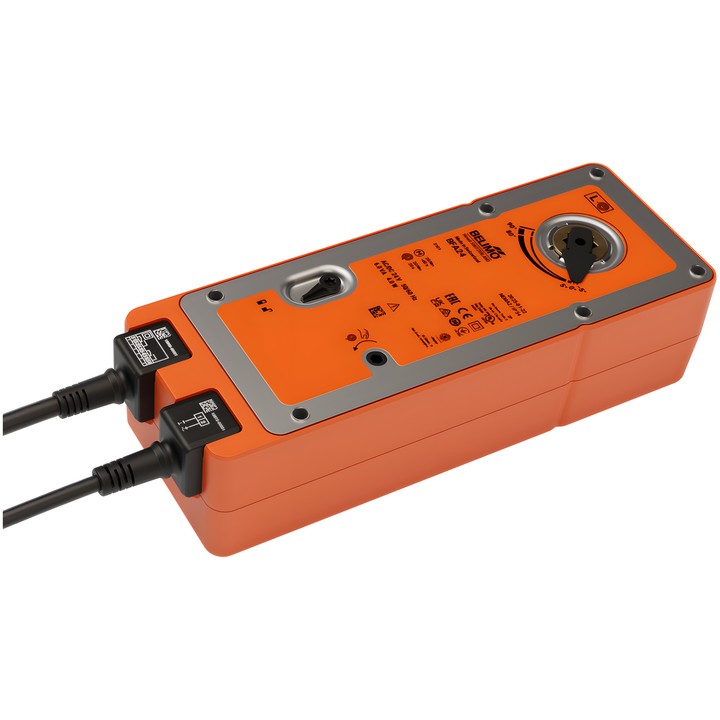

Belimo BFA24-SR - veerretourservomotor voor brandkleppen

Belimo BFA24-SR – technische gegevens

Veerretourservomotor voor brand- en rookkleppen van 90° in ventilatie- en airconditioningsystemen. Het analoge Y-signaal stelt de klep in de bedrijfsstand en spant tegelijk de veer. Bij onderbreking van de voeding zet de veer de klep in de veiligheidsstand.

• Motorkoppel: 20 Nm; koppel van de veiligheidsfunctie: 20 Nm.
• Nominale spanning: AC/DC 24 V (SELV), 50/60 Hz; spanningsbereik: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Modulerende regeling; werkbereik Y: 2...10 V; terugmeldsignaal U: 2...10 V.
• Looptijd motor: <60 s / 90°; looptijd veiligheidsfunctie: 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Opgenomen vermogen tijdens bedrijf: 7 W; in ruststand: 1.5 W; voor kabeldimensionering: 9.5 VA.
• Hulpschakelaars: 2x SPDT; schakelpunten: 5° / 80°.
• Aansluiting voor voeding en regeling: kabel 1 m, 4x 0.75 mm², FRNC (halogeenvrij); aansluiting hulpschakelaars: kabel 1 m, 6x 0.75 mm², FRNC (halogeenvrij).
• Mechanische aansluiting: vormgesloten verbinding 12x12 mm, doorlopende holle as; draaihoek: max. 95°.
• Richting van de motorbeweging instelbaar door montage L/R; handmatige bediening met positiestop.
• Beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, dubbele/versterkte isolatie.

Inclusief: handslinger, positie-indicator en beschermzak. Handmatige bediening mag uitsluitend worden uitgevoerd wanneer de voeding is uitgeschakeld. De servomotor wordt door de fabrikant aangepast en op de klep gemonteerd; volgens de documentatie wordt hij rechtstreeks geleverd aan fabrikanten van veiligheidskleppen.
