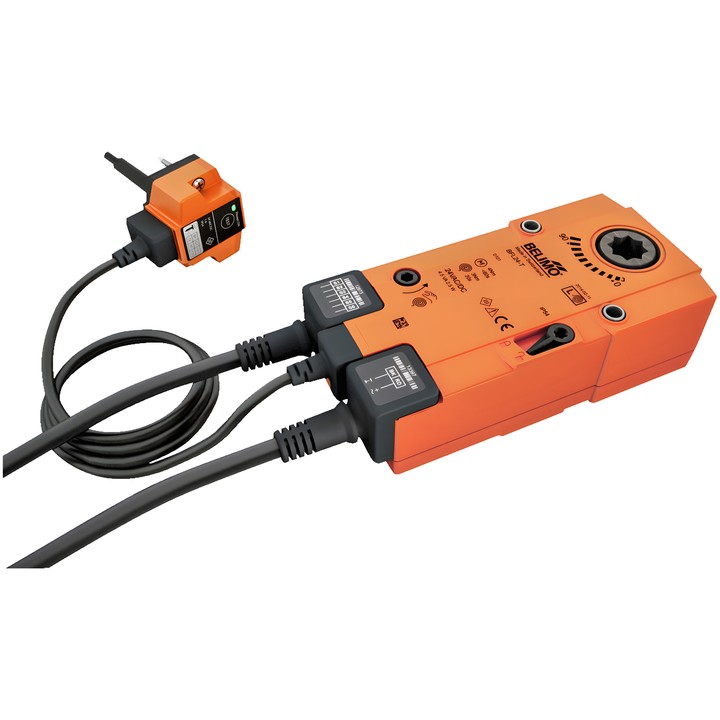

Belimo BFL24-SR-T - brandklepaandrijving

Belimo BFL24-SR-T – veerretouraandrijving voor brand- en rookkleppen

Aandrijving met modulerende regeling en BAT-thermische ontgrendeling (72°C), bestemd voor brand- en rookkleppen van 90° in ventilatie- en klimaatinstallaties. Tijdens bedrijf wordt de retourveer gespannen; bij onderbreking van de voeding brengt deze de klep naar de veiligheidsstand.

Belangrijkste specificaties

• Voeding: AC/DC 24 V; nominale spanningsfrequentie: 50/60 Hz.
• Modulerende regeling: werkbereik Y 2...10 V; terugmeldsignaal U 2...10 V.
• Koppel: motor 4 Nm; veiligheidsfunctie 3 Nm.
• Looptijd motor: <60 s / 90°; looptijd veiligheidsfunctie: 20 s @ -10...55°C, <60 s @ -30...-10°C.
• BAT-ontgrendeling: aanspreektemperatuur van de thermische zekeringen binnen en buiten het kanaal 72°C.
• Hulpcontacten: 2x SPDT, schakelpunten 5° / 80°.
• Mechanische aansluiting: vormsluitende verbinding van 12x12 mm, doorgaande holle as; max. draaihoek 95°.
• Opgenomen vermogen tijdens bedrijf: 2.3 W; in ruststand: 0.6 W; voor kabeldimensionering: 4.1 VA.
• Voedings- en regelingsaansluiting: kabel 1 m, 4x 0.75 mm², halogeenvrij; aansluiting hulpcontacten: kabel 1 m, 6x 0.75 mm², halogeenvrij.
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).

Bediening en uitrusting

De bewegingsrichting van de motor kan worden gekozen door montage links/rechts. De aandrijving kan handmatig met een aanslag worden versteld en heeft een mechanische standaanwijzer. Inbegrepen zijn een handslinger, aanwijzer, beschermkap en een vormsluitend inzetstuk van 12/10 mm.
