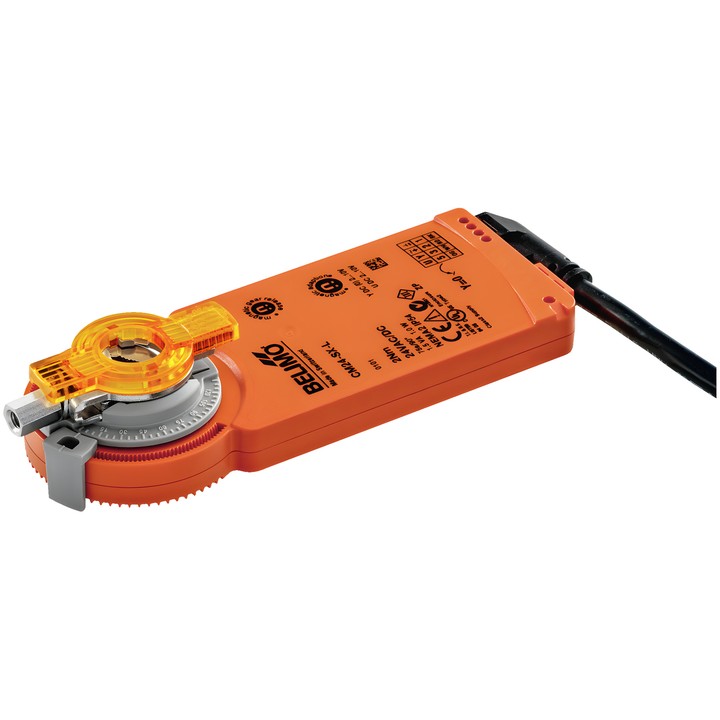

Belimo CM24-SX-L - modulerende klepaandrijving

Belimo CM24-SX-L - modulerende klepaandrijving

Belimo
zł 1.130,37
Inclusief belasting
zł 919,00 excl. btw.

Belimo CM24-SX-L-klepaandrijving met een koppel van 2 Nm, voeding AC/DC 24 V en modulerende regeling 2...10 V. De looptijd bedraagt 75 s / 90° en het terugkoppelsignaal voor de positie is 2...10 V.

Uitgerust met een universele asbevestiging voor assen van 6...12.7 mm, mechanische rotatiehoekbegrenzers en handmatige verstelling met een magneet.

Product niet beschikbaar
Delen

Houd mij op de hoogte van beschikbaarheid

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo CM24-SX-L-klepaandrijving

Een modulerende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technisch gegevensblad is deze geschikt voor luchtkleppen met een oppervlak tot ca. 0.4 m².

Belangrijkste kenmerken en specificaties

  • Koppel: 2 Nm; voeding: AC/DC 24 V, 50/60 Hz.
  • Modulerende regeling: 2...10 V; positieterugkoppeling: 2...10 V.
  • Motorlooptijd: 75 s / 90°; draairichting: linksom (ccw).
  • Rotatiehoek: 0...287.5°; instelbaar met mechanische begrenzers.
  • Handmatige verstelling en handmatige start van de aanpassing met een magneet; automatische aanpassing bij de eerste inschakeling.
  • Universele asbevestiging voor assen van 6...12.7 mm en mechanische positie-indicator.
  • Aansluiting voor voeding en regeling: kabel van 1 m, 4x 0.75 mm².
  • Opgenomen vermogen tijdens bedrijf: 1 W; in ruststand: 0.5 W; dimensioneringsvermogen: 1.5 VA.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    CM24-SX-L

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    1 W
  • Opgenomen vermogen (vasthouden)
    0.5 W
  • Nominaal vermogen
    1.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Type regeling
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Handmatige bediening
    Met een magneet
  • Bewegingstijd (motor)
    75 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    2 Nm
  • Bewegingsrichting - motor
    linksom draaien (ccw)
  • Draaihoek
    0...287.5°
  • Mechanische aansluiting
    Universele klem 6...12.7 mm

Techniczna karta katalogowa

Downloaden (1MB)

Instrukcja montażu

Downloaden (673.31KB)

EU Declaration of Conformity – CM24-SX-L

Downloaden (38.79KB)

Environmental Declaration – CM..

Downloaden (72.45KB)
