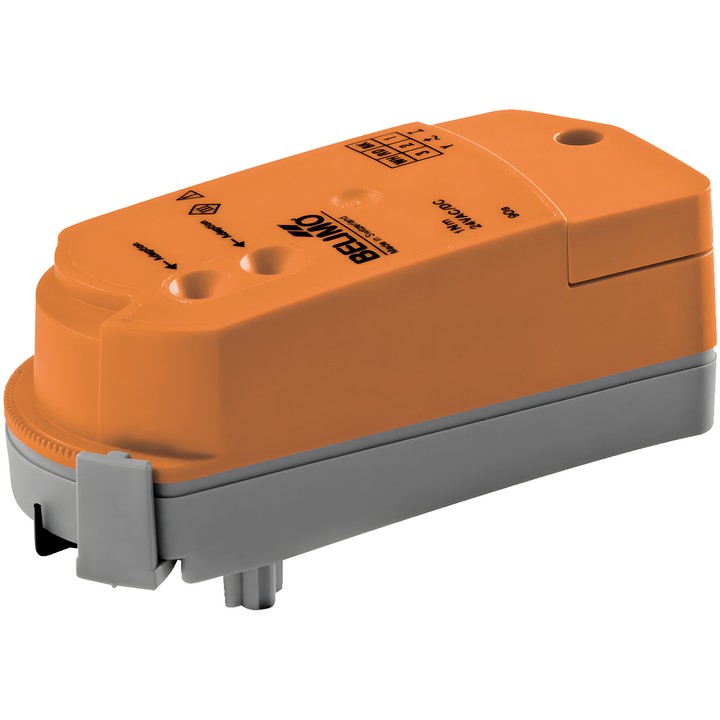

Belimo CQ24A-MPL-T - roterende servomotor voor zonekleppen

Belimo CQ24A-MPL-T – servomotor voor zonekleppen

De communicerende roterende servomotor ontvangt een digitaal stuursignaal via MP-Bus en brengt de klep in de gewenste stand. Hij is bedoeld voor zonekleppen en wordt zonder gereedschap met een klikverbinding op de klep gemonteerd.

Belangrijkste kenmerken en specificaties

• Motorkoppel: 1 Nm; looptijd: 75 s / 90°.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Communicerende aansturing: MP-Bus.
• Opgenomen vermogen tijdens bedrijf: 0.6 W; in ruststand: 0.4 W; dimensioneringsvermogen voor de bekabeling: 1.1 VA.
• Aansluiting voor voeding en aansturing: klemmen 2.5 mm² (kabel ø6.3...6.8 mm, 3-aderig).
• Mechanische standaanwijzer en draaihoekbegrenzer; de hoek kan met een clip in stappen van 2.5° worden gewijzigd om het maximale debiet van de klep in te stellen.
• Handmatige verstelling nadat de servomotor van de klep is losgemaakt.
• Beschermingsgraad IEC/EN IP40; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

Het apparaat ondersteunt geen conventionele aansturing met een standaardsignaal of configuratie van signalen, bijvoorbeeld van de looptijd.
