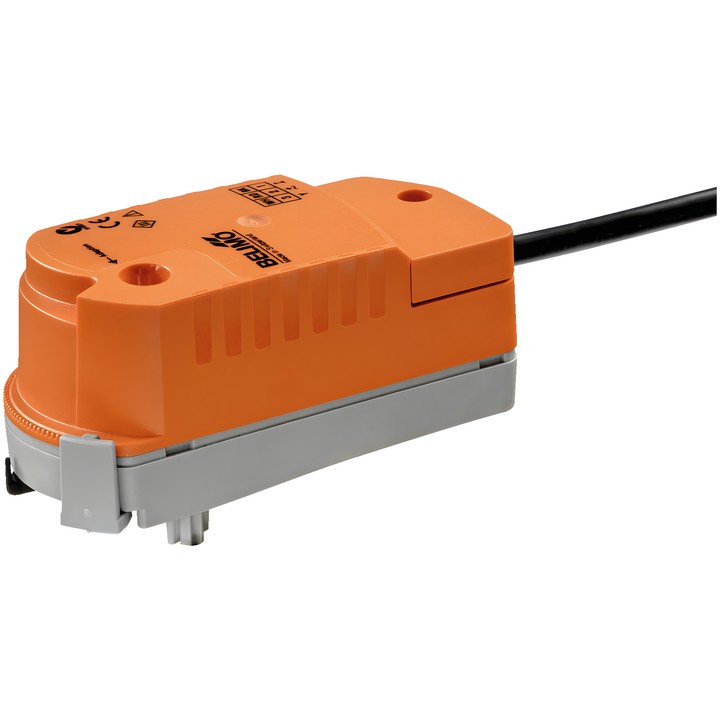

Belimo CQKD24A-SR – aandrijving voor zonekleppen
Roterende aandrijving met veiligheidsfunctie, ontworpen voor zonekleppen. Tijdens bedrijf brengt ze de klep naar de opgegeven stand en laadt ze de geïntegreerde condensatoren op. Bij onderbreking van de voeding verplaatst de in de condensatoren opgeslagen energie de klep naar de gesloten stand (NC); de fabrieksmatig ingestelde overbruggingsduur (PF) bedraagt 1 s.
Belangrijkste kenmerken en specificaties
- Motorkoppel: 1 Nm.
- Voeding: AC/DC 24 V, 50/60 Hz.
- Modulerende regeling: 2...10 V; positie-terugmeldsignaal: 2...10 V.
- Motorlooptijd: 15 s / 90°; looptijd van de veiligheidsfunctie: 15 s / 90°.
- Opgenomen vermogen tijdens bedrijf: 2.5 W; in rust: 0.5 W; dimensioneringsvermogen voor bekabeling: 5 VA.
- Aansluiting voor voeding en regeling: kabel van 1 m, 4x 0.34 mm².
- IEC/EN-beschermingsgraad: IP40; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).
- Gereedschapsloze klikmontage, mechanische positiemeter en mechanische draaihoekbegrenzer.
- De draaihoek kan met een clip in stappen van 2.5° worden ingesteld om het maximale debiet van de klep in te stellen. Na elke wijziging van de debietinstelling met de clip moet de aandrijving worden aangepast.
- Handmatige verstelling van de klep nadat de aandrijving is losgekoppeld.
Vóór de eerste ingebruikname moeten de condensatoren ongeveer 25 s worden voorgeladen. Het toestel is bestemd voor stationaire installaties voor verwarming, ventilatie en airconditioning.
