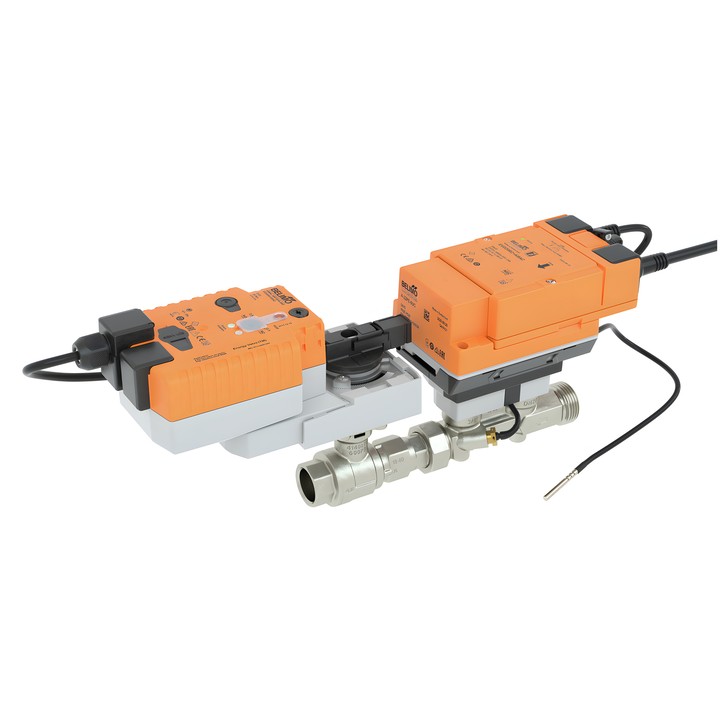

Belimo EV025R2+KBAC - drukonafhankelijke 2-weg Energy Valve-regelklep

Belimo Energy Valve EV025R2+KBAC

Drukonafhankelijke 2-wegregelklep, uitgerust met een servomotor met veiligheidsfunctie en een thermische-energiemeter. Bestemd voor gesloten waterinstallaties en regeling aan de waterzijde van ventilatie- en verwarmingsinstallaties.

Belangrijkste kenmerken en specificaties

• DN 25, PN 25; Rp 1"-binnendraad en G 1 1/4"-buitendraad.
• V'nom 0.97 l/s (3.5 m³/h); instelling V'max 25...100% V'nom.
• Regeling van debiet, vermogen, positie of verschildruk; voor de regeling van de verschildruk is een geschikte sensor vereist, die niet is inbegrepen.
• Ultrasone debietmeting, bewaking van vermogen en energie en glycolconcentratie; geïntegreerde delta T manager-functie en gegevensregistratie gedurende 13 maanden.
• Medium: water of water met maximaal 60% vol. glycol; mediumtemperatuur -10...120°C [14...248°F].
• ∆pmax 350 kPa; sluitdruk ∆ps 1400 kPa.
• Voeding AC/DC 24 V; opgenomen vermogen 15 W tijdens bedrijf en 6.5 W in ruststand; 26 VA voor de dimensionering van de bekabeling.
• Modulerende, communicatieve of hybride regeling; werkbereik Y 2...10 V.
• Communicatie: BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud. NFC-interface en geïntegreerde webserver zijn eveneens beschikbaar.
• Veiligheidsfunctie met instelling van de positie NC/NO of 0...100%; omschakeltijd in veiligheidsmodus 35 s / 90°. Handmatige bediening met drukknop.
• Beschermingsgraad IEC/EN IP54; beschermingsklasse IEC/EN III, Protective Extra-Low Voltage (PELV).
• Aansluitkabel 1 m; isolatieschaal voor DN 15...25 inbegrepen, met uitzondering van de regio Asia Pacific, waar deze niet wordt meegeleverd.

Bij mediumtemperaturen van -10...2°C wordt asverwarming of een ventielhalsverlenging aanbevolen.
